Замена клавиатуры Dell Alienware 14

В этом руководстве показано, как снять и заменить клавиатуру.

Шаг 1

ВНИМАНИЕ: Перед тем как работать внутри компьютера, прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Прежде чем начать». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

Шаг 2

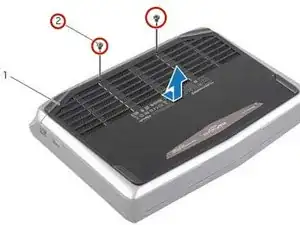

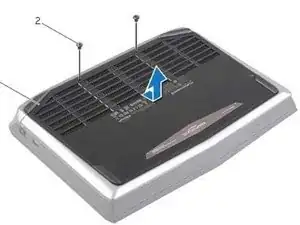

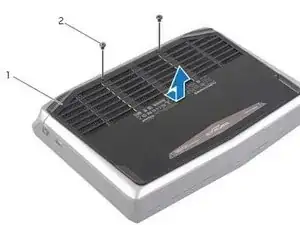

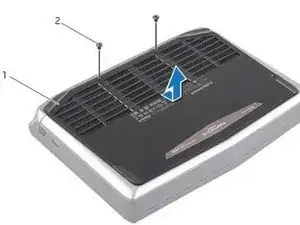

Удалите винты, крепящие нижнюю крышку к основанию компьютера.

Шаг 3

Сдвиньте и снимите нижнюю крышку с основания компьютера.

Шаг 4

Совместите выступы на НОВОЙ нижней крышке со слотами на основании компьютера и сдвиньте крышку на место.

Шаг 5

Установите винты, крепящие нижнюю крышку к основанию компьютера.

Шаг 6

Переверните компьютер и откройте дисплей.

Шаг 7

ВНИМАНИЕ: Перед тем как работать внутри компьютера, прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Прежде чем начать». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

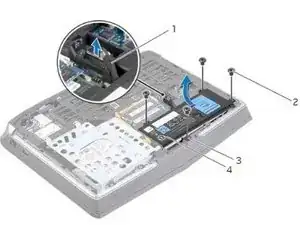

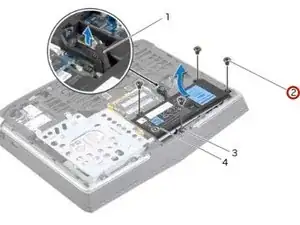

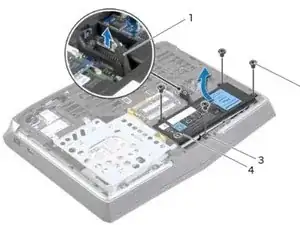

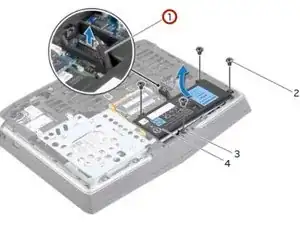

Отключите кабель батареи от разъёма на системной плате.

Шаг 8

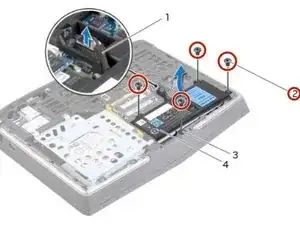

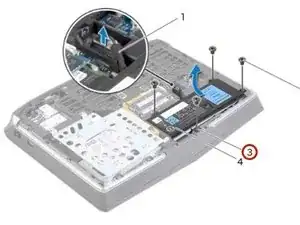

Удалите винты, крепящие батарею к основанию компьютера.

Шаг 9

Подденьте батарею за кабель и поднимите её, чтобы освободить от выступов на основании компьютера.

Шаг 10

Переверните компьютер и откройте дисплей максимально широко.

Шаг 11

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить статическое напряжение на системной плате.

Шаг 12

Закройте дисплей и переверните компьютер.

Шаг 13

Совместите выступы на НОВОЙ батарее со слотами на основании компьютера.

Шаг 14

Совместите отверстия для винтов на батарее с отверстиями для винтов на основании компьютера.

Шаг 15

Установите винты, крепящие батарею к основанию компьютера.

Шаг 16

Подключите кабель батареи к разъёму на системной плате.

Шаг 17

ВНИМАНИЕ: Перед тем как работать внутри компьютера, прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Прежде чем начать». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или находится в спящем режиме.

ВНИМАНИЕ: Жёсткие диски чрезвычайно хрупки. Будьте осторожны при обращении с жёстким диском.

ПРИМЕЧАНИЕ: Вторичный жёсткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

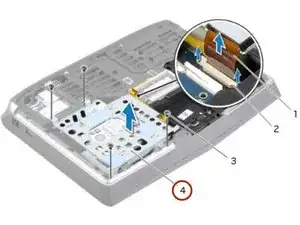

Удалите винты, крепящие узел вторичного жёсткого диска к основанию компьютера.

Шаг 18

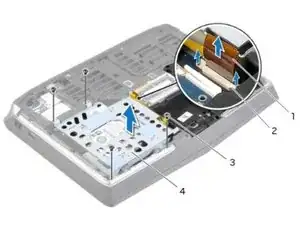

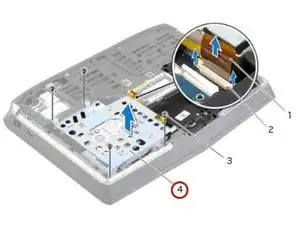

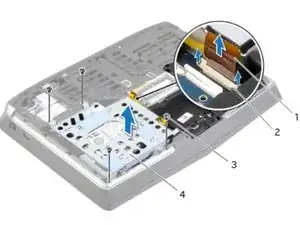

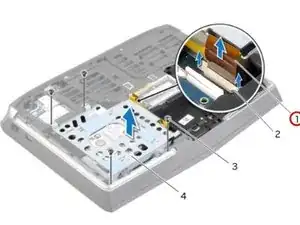

Осторожно поднимите узел вторичного жёсткого диска, затем поднимите защёлки, чтобы отсоединить кабель вторичного жёсткого диска от разъёма на системной плате.

Шаг 19

Снимите узел вторичного жёсткого диска с основания компьютера.

Шаг 20

Переверните узел вторичного жёсткого диска.

Шаг 21

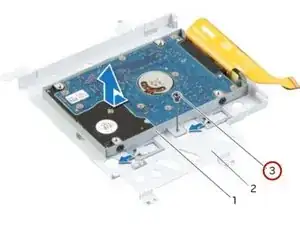

Удалите винт, крепящий узел вторичного жёсткого диска к основной скобе.

Шаг 22

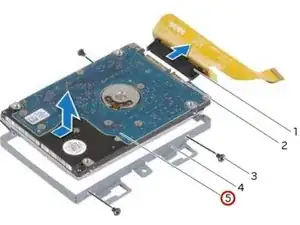

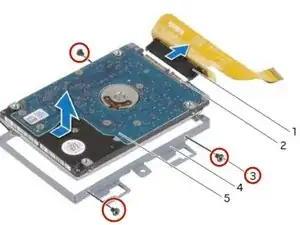

Удалите винты, крепящие вторичный жёсткий диск к его монтажной скобе.

Шаг 23

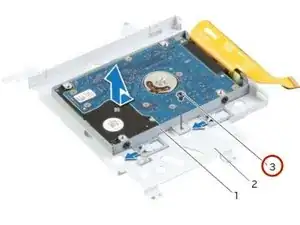

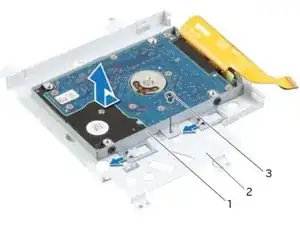

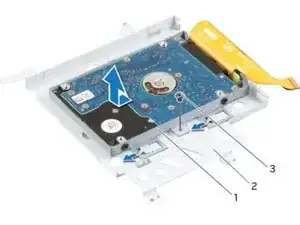

Сдвиньте и снимите вторичный жёсткий диск с монтажной скобы вторичного жёсткого диска.

Шаг 24

Отключите промежуточный разъём от коннектора вторичного жёсткого диска.

Шаг 25

Подключите промежуточный разъём к коннектору вторичного жёсткого диска.

Шаг 26

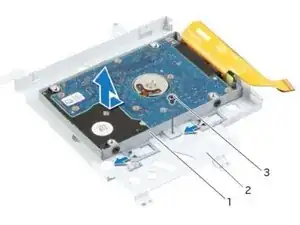

Поместите НОВЫЙ дополнительный жесткий диск в крепление для дополнительного жесткого диска.

Шаг 27

Выровняйте отверстия для винтов на дополнительном жестком диске с отверстиями для винтов на кронштейне дополнительного жесткого диска.

Шаг 28

Верните винты, которые крепят дополнительный жесткий диск к кронштейну дополнительного жесткого диска.

Шаг 29

Выровняйте отверстие для винта на сборке дополнительного жесткого диска с отверстием для винта на основном кронштейне.

Шаг 30

Верните винт, который закрепляет сборку дополнительного жесткого диска на основном кронштейне.

Шаг 31

Переверните сборку дополнительного жесткого диска.

Шаг 32

Вставьте кабель дополнительного жесткого диска в разъем системной платы и защёлкните фиксирующие язычки разъёма, чтобы зафиксировать кабель.

Шаг 33

Выровняйте отверстия для винтов на сборке дополнительного жесткого диска с отверстиями для винтов на корпусе компьютера.

Шаг 34

Верните винты, которые закрепляют сборку дополнительного жесткого диска на корпусе компьютера.

Шаг 35

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

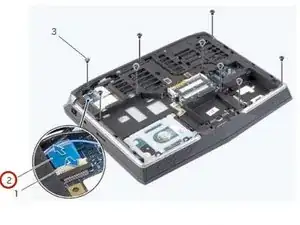

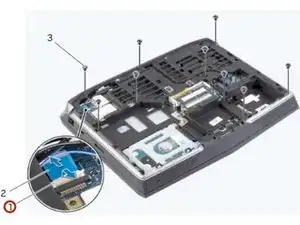

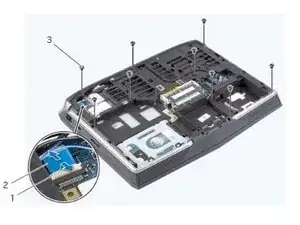

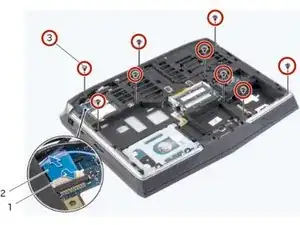

Поднимите защёлку разъёма и потяните за язычок, чтобы отключить кабель платы индикатора состояния от разъёма системной платы и проведите кабель в паз на корпусе компьютера.

Шаг 36

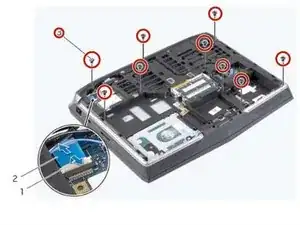

Снимите винты, которые закрепляют узел подставки для рук на корпусе компьютера.

Шаг 37

Переверните компьютер и откройте дисплей максимально широко.

Шаг 38

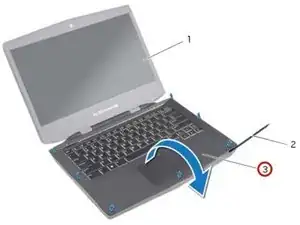

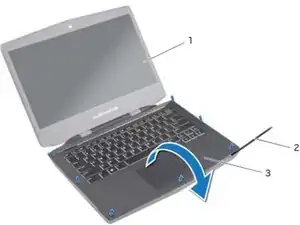

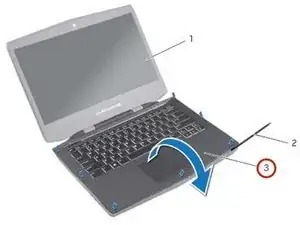

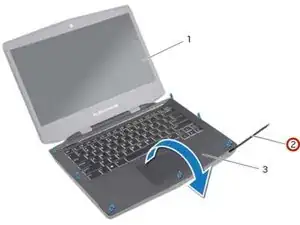

Используя пластиковую лопатку, отожмите узел подставки для рук от корпуса компьютера.

Шаг 39

Осторожно поднимите узел подставки для рук и переверните его.

Шаг 40

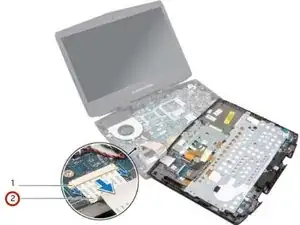

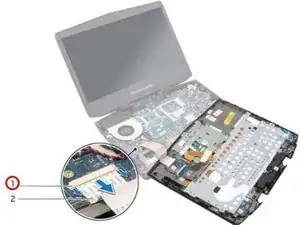

Отпустите защёлки разъёмов, чтобы отсоединить гибкий кабель от системной платы.

Шаг 41

Следуйте инструкциям с шага 1 по шаг 9 в разделе Снятие клавиатуры.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Снятие платы индикатора состояния.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Снятие динамиков.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Снятие платы кнопки питания.

Шаг 42

Следуйте инструкциям с шага 1 по шаг 4 в разделе Замена платы кнопки питания.

Следуйте инструкциям с шага 1 по шаг 3 в разделе Замена динамиков.

Следуйте инструкциям с шага 1 по шаг 4 в разделе Снятие платы индикатора состояния.

Следуйте инструкциям с шага 1 по шаг 8 в разделе Замена клавиатуры.

Шаг 43

Подсоедините гибкий кабель к разъёму на системной плате.

Шаг 44

Переверните НОВЫЙ узел подставки для рук и проведите кабель платы индикатора состояния через паз на корпусе компьютера.

Шаг 45

Выровняйте узел подставки для рук над корпусом компьютера и защёлкните его на месте.

Шаг 46

Закройте дисплей и переверните компьютер.

Шаг 47

Верните винты, которые закрепляют узел подставки для рук на корпусе компьютера.

Шаг 48

Вставьте кабель платы индикатора состояния в разъём системной платы и нажмите на защёлку разъёма, чтобы зафиксировать кабель.

Шаг 49

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

CAUTION: The keycaps on the keyboard are fragile, easily dislodged, and time-consuming to replace. Be careful when removing and handling the keyboard.

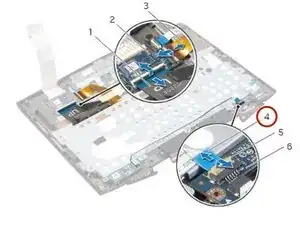

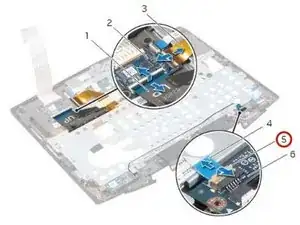

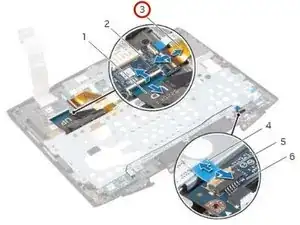

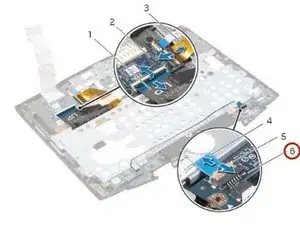

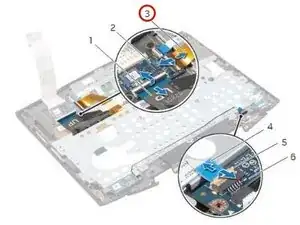

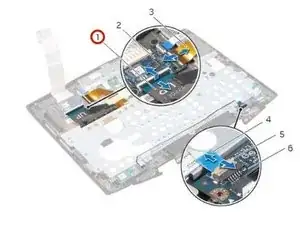

Поднимите защёлку разъёма и отключите кабель платы кнопки питания от разъёма платы индикатора состояния.

Шаг 50

Отклейте кабель платы кнопки питания от кронштейна клавиатуры.

Шаг 51

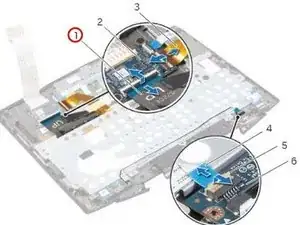

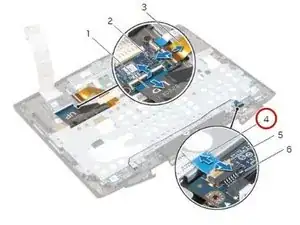

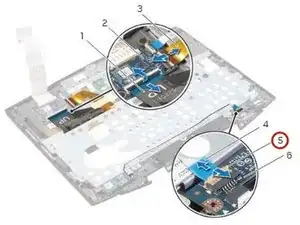

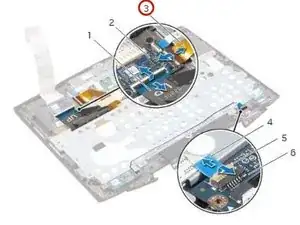

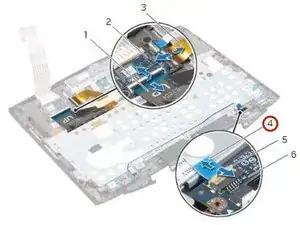

Поднимите защёлки разъёмов и отключите кабель клавиатуры и кабель подсветки клавиатуры от разъёмов платы клавиатуры.

Шаг 52

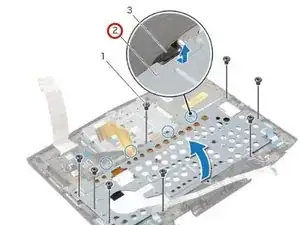

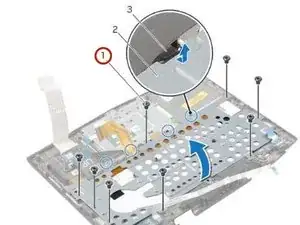

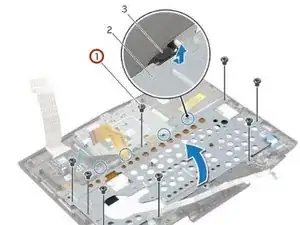

Удалите винты, которыми крепится крепление клавиатуры к корпусу подлокотника.

Шаг 53

Поднимите крепление клавиатуры под углом и освободите его от защёлок на корпусе подлокотника.

Шаг 54

Протяните кабель клавиатуры и кабель подсветки клавиатуры через крепление клавиатуры.

Шаг 55

Снимите крепление клавиатуры с клавиатуры.

Шаг 56

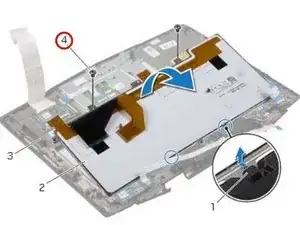

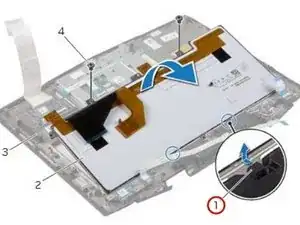

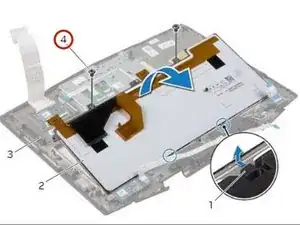

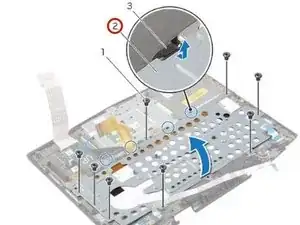

Удалите винты, которыми клавиатура крепится к корпусу подлокотника.

Шаг 57

Поднимите клавиатуру и освободите её от защёлок на корпусе подлокотника.

Шаг 58

Проведите НОВУЮ клавиатуру под защёлками корпуса подлокотника и совместите отверстия под винты на клавиатуре с отверстиями на корпусе подлокотника.

Шаг 59

Вверните винты, которыми крепится клавиатура к корпусу подлокотника.

Шаг 60

Протяните кабель клавиатуры и кабель подсветки клавиатуры через крепление клавиатуры.

Шаг 61

Заставьте крепление клавиатуры пройти под защёлками корпуса подлокотника и совместите отверстия под винты на креплении клавиатуры с отверстиями на корпусе подлокотника.

Шаг 62

Вверните винты, которыми крепление клавиатуры прикрепляется к корпусу подлокотника.

Шаг 63

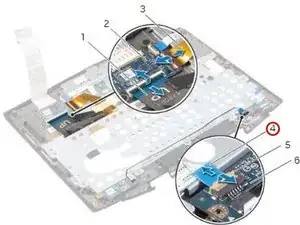

Вставьте кабель клавиатуры и кабель подсветки клавиатуры в разъёмы платы клавиатуры и нажмите на защёлки разъёмов, чтобы зафиксировать кабели.

Шаг 64

Проложите кабель платы кнопки питания по креплению клавиатуры и приклейте кабель к креплению клавиатуры.

Шаг 65

Вставьте кабель платы кнопки питания в разъём платы индикатора состояния и нажмите на защёлку разъёма, чтобы зафиксировать кабель.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
