Замена вентилятора Dell Alienware 14

В этом руководстве показано, как снять и заменить вентилятор.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с вашим компьютером, и выполните шаги раздела «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

Шаг 2

Снимите винты, которые крепят нижнюю крышку к основе компьютера.

Шаг 3

Сдвиньте и снимите нижнюю крышку с основы компьютера.

Шаг 4

Совместите выступы на НОВОЙ нижней крышке со слотами на основе компьютера и вставьте крышку на место.

Шаг 5

Вставьте обратно винты, которые закрепляют нижнюю крышку на основе компьютера.

Шаг 6

Переверните компьютер и откройте дисплей.

Шаг 7

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с вашим компьютером, и выполните шаги раздела «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Отключите кабель батареи от разъёма на системной плате.

Шаг 8

Снимите винты, которые крепят батарею к основе компьютера.

Шаг 9

Используя кабель батареи, приподнимите батарею и освободите её из защёлок на основе компьютера.

Шаг 10

Переверните компьютер и откройте дисплей максимально широко.

Шаг 11

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Шаг 12

Закройте дисплей и переверните компьютер.

Шаг 13

Совместите выступы на НОВОЙ батарее со слотами на основе компьютера.

Шаг 14

Совместите отверстия для винтов на батарее с отверстиями для винтов на основе компьютера.

Шаг 15

Вставьте обратно винты, которые закрепляют батарею на основе компьютера.

Шаг 16

Подключите кабель батареи к разъёму на системной плате.

Шаг 17

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с вашим компьютером, и выполните шаги раздела «Перед началом работы». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жёсткий диск, пока компьютер включён или находится в спящем режиме.

ВНИМАНИЕ: Жёсткие диски чрезвычайно хрупкие. Обращайтесь с ними осторожно.

ПРИМЕЧАНИЕ: Второй жесткий диск или твердотельный накопитель является опциональным и может быть установлен в отсек оптического привода.

Снимите винты, которые крепят узел второго жёсткого диска к основе компьютера.

Шаг 18

Осторожно приподнимите узел второго жёсткого диска, затем поднимите защёлки, чтобы освободить кабель второго жёсткого диска от разъёма на системной плате.

Шаг 19

Поднимите узел второго жёсткого диска и снимите его с основы компьютера.

Шаг 20

Переверните узел второго жёсткого диска.

Шаг 21

Снимите винт, который закрепляет узел второго жёсткого диска к основной скобе.

Шаг 22

Снимите винты, которые крепят второй жёсткий диск к кронштейну второго жёсткого диска.

Шаг 23

Сдвиньте и снимите второй жёсткий диск с кронштейна второго жёсткого диска.

Шаг 24

Отключите промежуточный адаптер от разъёма второго жёсткого диска.

Шаг 25

Подключите промежуточный адаптер к разъёму второго жёсткого диска.

Шаг 26

Установите НОВЫЙ дополнительный жёсткий диск в кронштейн для дополнительного жёсткого диска.

Шаг 27

Совместите отверстия для винтов на дополнительном жёстком диске с отверстиями для винтов в кронштейне дополнительного жёсткого диска.

Шаг 28

Установите винты, фиксирующие дополнительный жёсткий диск в кронштейне для дополнительного жёсткого диска.

Шаг 29

Совместите отверстие для винта в сборке дополнительного жёсткого диска с отверстием для винта на основном кронштейне.

Шаг 30

Установите винт, фиксирующий сборку дополнительного жёсткого диска на основном кронштейне.

Шаг 31

Переверните сборку дополнительного жёсткого диска.

Шаг 32

Вставьте кабель дополнительного жёсткого диска в разъём системной платы и нажмите на защёлки разъёма, чтобы зафиксировать кабель.

Шаг 33

Совместите отверстия для винтов в сборке дополнительного жёсткого диска с отверстиями для винтов в основании компьютера.

Шаг 34

Установите винты, фиксирующие сборку дополнительного жёсткого диска в основании компьютера.

Шаг 35

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

Поднимите защёлку разъёма и потяните за язычок, чтобы отсоединить кабель платы индикатора состояния от разъёма системной платы, затем разместите кабель в щели основания компьютера.

Шаг 36

Удалите винты, фиксирующие узел подлокотника к основанию компьютера.

Шаг 37

Переверните компьютер и откройте дисплей максимально далеко.

Шаг 38

Используя пластиковую лопатку, отожмите узел подлокотника от основания компьютера.

Шаг 39

Осторожно поднимите узел подлокотника и переверните его.

Шаг 40

Освободите защёлки разъёма, чтобы отсоединить гибкий кабель от системной платы.

Шаг 41

Выполните инструкции из шагов 1–9 в разделе «Снятие клавиатуры».

Выполните инструкции из шагов 1–4 в разделе «Снятие платы индикатора состояния».

Выполните инструкции из шагов 1–4 в разделе «Снятие динамиков».

Выполните инструкции из шагов 1–4 в разделе «Снятие платы кнопки питания».

Шаг 42

Выполните инструкции из шагов 1–4 в разделе «Установка платы кнопки питания».

Выполните инструкции из шагов 1–3 в разделе «Установка динамиков».

Выполните инструкции из шагов 1–4 в разделе «Снятие платы индикатора состояния».

Выполните инструкции из шагов 1–8 в разделе «Установка клавиатуры».

Шаг 43

Подключите гибкий кабель к разъёму на системной плате.

Шаг 44

Переверните НОВЫЙ узел подлокотника и проведите кабель платы индикатора состояния через щель в основании компьютера.

Шаг 45

Совместите узел подлокотника с основанием компьютера и защёлкните узел подлокотника на место.

Шаг 46

Закройте дисплей и переверните компьютер.

Шаг 47

Установите винты, фиксирующие узел подлокотника к основанию компьютера.

Шаг 48

Вставьте кабель платы индикатора состояния в разъём системной платы и нажмите на защёлку разъёма, чтобы зафиксировать кабель.

Шаг 49

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

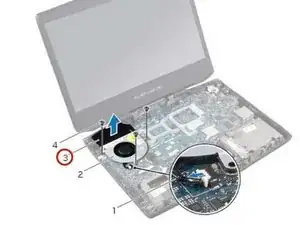

Снимите ленту с вентилятора и освободите кабель камеры.

Шаг 50

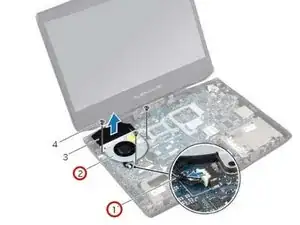

Отсоедините кабель вентилятора от разъёма системной платы.

Шаг 51

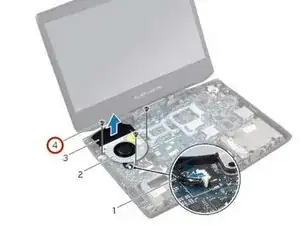

Удалите винты, фиксирующие вентилятор к основанию компьютера.

Шаг 52

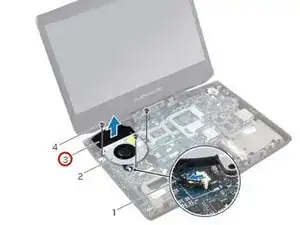

Поднимите вентилятор вместе с его кабелем и снимите с основания компьютера.

Шаг 53

Подключите к системной плате кабель вентилятора НОВЫЙ.

Шаг 54

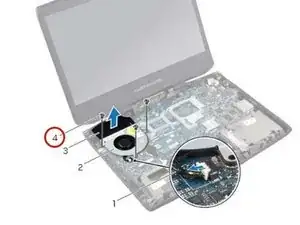

Совместите отверстия для винтов на НОВОМ вентиляторе с отверстиями для винтов в основании компьютера.

Шаг 55

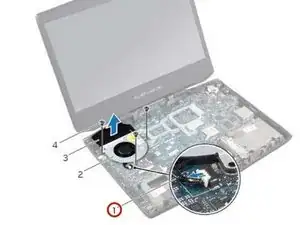

Встановите винты, фиксирующие вентилятор к основанию компьютера.

Шаг 56

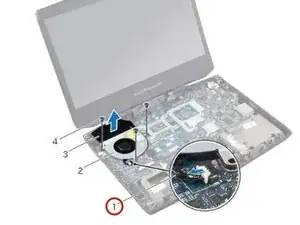

Проложите кабель камеры по вентилятору и закрепите ленту на вентиляторе.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
