Замена роликового подшипника нижнего червячного вала культиватора Mantis Tiller 7940 (2017)

Перед началом любого ремонта убедитесь, что выключатель зажигания находится в положении «выключено», как показано.

Используйте шестигранный ключ 4 мм, чтобы открутить болт, крепящий корпус свечи зажигания.

Во время ремонта отслеживайте каждый винт и убедитесь, что он вернётся точно в то же место.

Снимите корпус свечи зажигания с двигателя.

Возьмитесь за резиновый наконечник на конце провода свечи зажигания.

Твёрдо потяните, чтобы отсоединить провод от свечи зажигания.

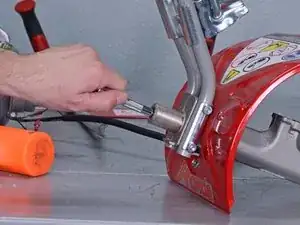

Поверните и снимите рукоятки и гайки-колпачки с обеих сторон рукоятки.

Снимите верхнюю часть рукоятки с нижней части рукоятки.

Не отводите верхнюю часть рукоятки слишком далеко от остального культиватора, так как она всё ещё соединена с двигателем через тросик управления дроссельной заслонкой.

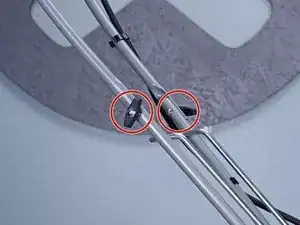

Отсоедините тросик управления от креплений на рукоятке и отложите верхнюю часть рукоятки в сторону.

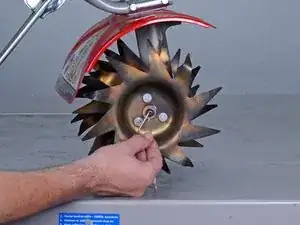

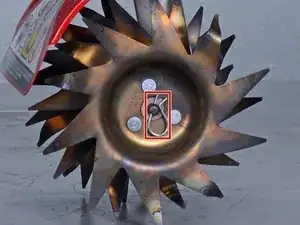

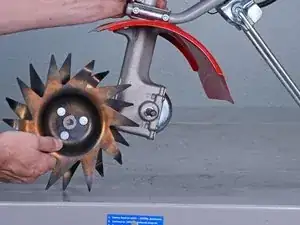

Сдвиньте и снимите штифт фиксации зуба с внешней стороны каждой звездочки.

Осторожно: Будьте внимательны при обращении с острыми зубьями, чтобы не пораниться. При необходимости наденьте рабочие перчатки.

Звездочки могут свободно двигаться, как только будут сняты стопорные штифты. Не допускайте, чтобы звездочки упали с вала зубьев, так как это может привести к их повреждению или травме.

Сдвиньте и снимите обе звездочки с вала зубьев.

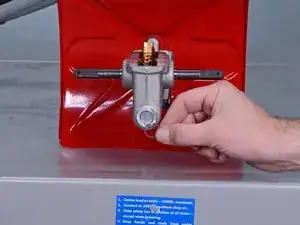

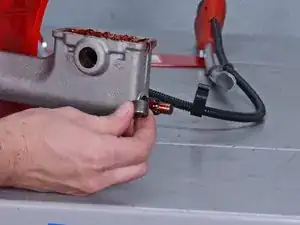

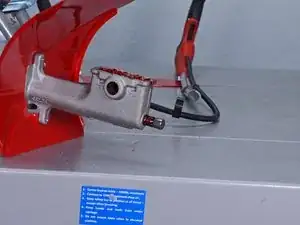

Используйте крестовую отвёртку №2, чтобы открутить четыре винта, крепящих крышку корпуса редуктора.

Снимите крышку корпуса редуктора.

Снимите прокладку крышки корпуса редуктора.

Рекомендуется заменить эту прокладку при каждой сборке после разборки червячного редуктора, чтобы предотвратить утечку смазки из червячной передачи.

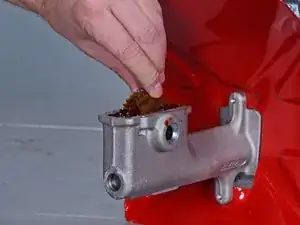

При сборке заполните червячный редуктор достаточным количеством литиевой смазки перед установкой прокладки и крышки корпуса, чтобы обеспечить плавную работу червячной передачи.

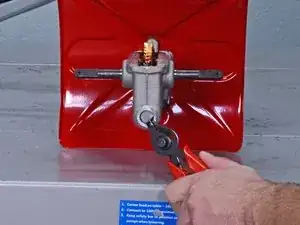

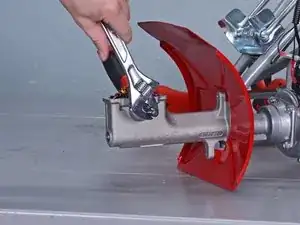

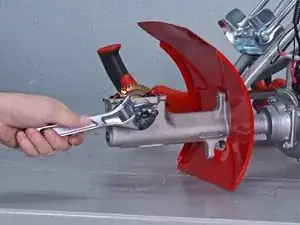

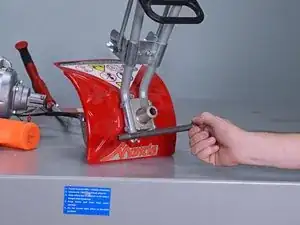

Используйте разводной ключ, чтобы повернуть правую половину (в ориентации, как на рисунке) вала зубьев по часовой стрелке, как показано.

Продолжайте вращать вал по часовой стрелке, пока он не раскрутится от червячной шестерни внутри корпуса.

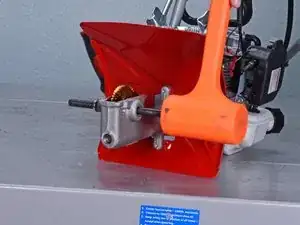

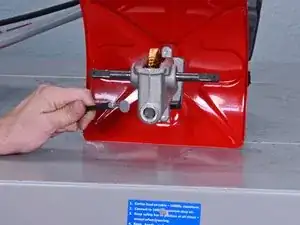

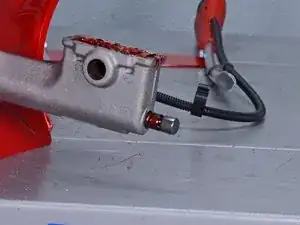

Используйте киянку, чтобы аккуратно выбить правую половину вала зубьев в сторону червячного корпуса, пока её не удастся снять.

Если вал не сдвигается с места под воздействием киянки, можно попробовать использовать кулачковый молоток.

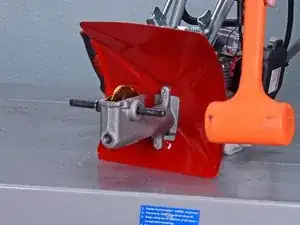

Сдвиньте сборку вала зубьев с левой стороны червячного корпуса и снимите его.

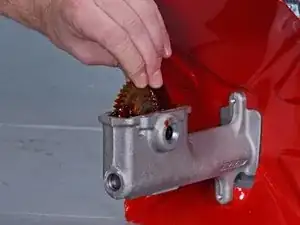

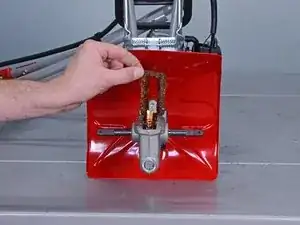

Сдвиньте червячную шестерню вверх из корпуса червячного редуктора примерно на 1 см.

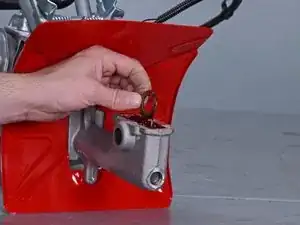

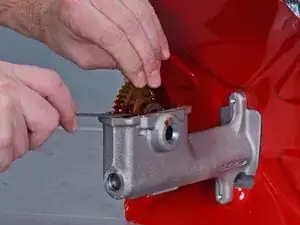

Используйте отвёртку с плоским шлицем, чтобы отделить правую упорную шайбу червячной шестерни от самой шестерни.

Снимите червячную шестерню и левую упорную шайбу червячной шестерни с червячного корпуса.

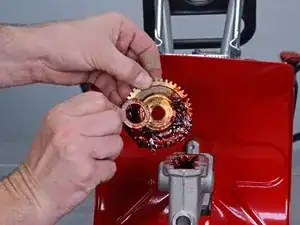

Отделите левую упорную шайбу от червячной шестерни.

При сборке установите червячную шестерню в корпус, прежде чем устанавливать упорные шайбы с обеих сторон от неё. Все три детали правильно встанут на свои места, когда вал зубьев будет вставлен обратно.

Снимите правую упорную шайбу червячной шестерни с корпуса червячного редуктора.

Хотя червячная передача и вал фрез показаны установленными на этих изображениях, к данному этапу процедуры они уже должны быть сняты с Вашего культиватора.

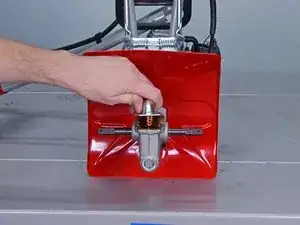

Воспользуйтесь плоскогубцами для стопорных колец, чтобы снять стопорное кольцо с нижней части корпуса червячной передачи.

При сборке убедитесь, что вал червячной передачи достаточно вставлен в корпус червячной передачи перед установкой диска червяка и стопорного кольца, чтобы кольцо правильно встало в свою канавку.

Хотя червячная передача и вал фрез показаны установленными на этих изображениях, к данному этапу процедуры они уже должны быть сняты с Вашего культиватора.

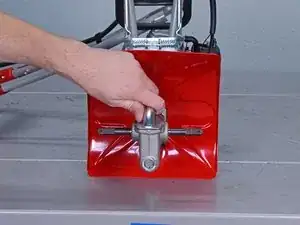

Воспользуйтесь магнитом, чтобы извлечь диск червяка из корпуса червячной передачи.

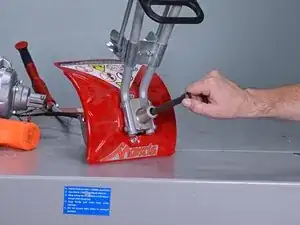

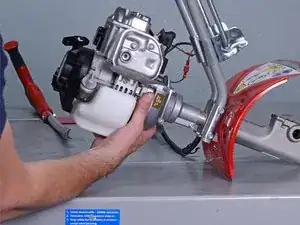

Воспользуйтесь торцевым ключом с головкой на 8 мм, чтобы ослабить фланцевый болт длиной 3/4 дюйма на фланце двигателя. Полностью снимать фланцевый болт не требуется.

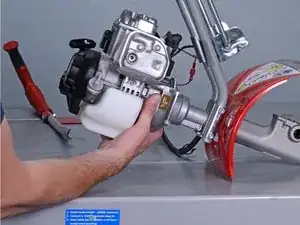

Снимите двигатель с корпуса червячной передачи.

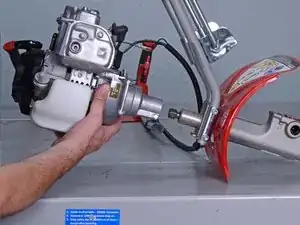

Снимите приводной вал с корпуса червячной передачи.

Вставьте подходящий оправочный инструмент в верхнюю часть корпуса червячной передачи.

Если оправочный инструмент слишком короткий, чтобы достать до вала червяка, или слишком большой, чтобы поместиться в корпус, можно вместо него или дополнительно к нему использовать переходник для ключа или большой выталкиватель.

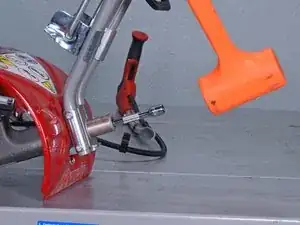

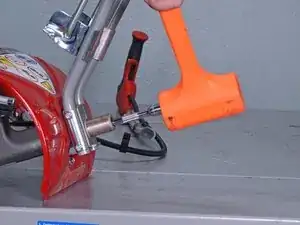

Постепенно забивайте узел вала червяка из нижней части корпуса червячной передачи с помощью киянки с обрезиненным бойком.

Если вал не поддаётся при использовании киянки с обрезиненным бойком, попробуйте применить кувалду с круглым бойком.

Снимите нижний подшипник вала червяка с вала.

При сборке установите нижний роликовый подшипник на вал червяка перед тем, как с помощью оправочного инструмента и киянки с обрезиненным бойком забить узел вала червяка снизу вверх обратно на место.
