Замена внешнего подшипникового узла на культиваторе Barreto Tillers E1320HTRLR 2016

Перед началом убедитесь, что двигатель выключен и остывший на ощупь.

Возьмитесь за пластмассовый корпус на конце провода от свечи и крепко потяните, чтобы отсоединить его.

Переключите красный переключатель двигателя в положение OFF.

Переключите рычаг топливного крана в положение OFF.

Переключите замок зажигания в положение OFF.

Убедитесь, что рычаг управления приводом колес установлен в положение нейтраль.

Выньте фиксирующий штифт и поверните его на 90˚, чтобы разблокировать правое колесо от ступицы.

Повторите для левого колеса.

Установите противооткатные клинья под каждое колесо, чтобы устройство не двигалось во время разборки.

Снимите смазочную штуцер внешнего подшипника, используя головку на 8 мм.

Снимите четыре болта, крепящие вал фрез к боковой панели, используя головку 9/16 дюйма.

Используя головку 9/16 дюйма и гаечный ключ, удалите пять болтов с соответствующими гайками, крепящих боковую панель к раме: три снаружи и два в колесной нише.

Наклоните культиватор вверх так, чтобы моторная сторона опиралась на рабочую поверхность, а фрезы были подняты.

Снимите четыре болта с соответствующими гайками, крепящие боковую панель к крышке фрез, используя головку и гаечный ключ 1/2 дюйма.

Сдвиньте боковую панель вниз и отведите её от устройства, чтобы снять.

Удалите смазку с внешнего подшипникового узла чистой бумажной салфеткой или тряпкой для мастерской.

Снимите болт, фиксирующий внешний подшипниковый узел на валу фрез, используя головку 9/16 дюйма.

Снимите три шайбы, удерживаемые этим болтом, с внешнего подшипникового узла.

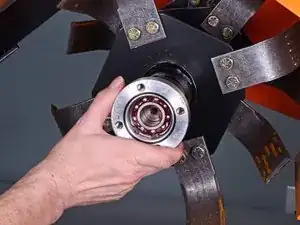

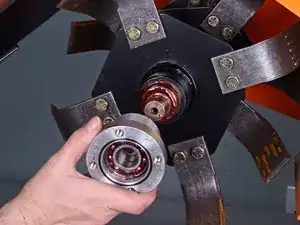

Снимите узел с вала фрез, потянув его с вала.
