Замена панели кнопок CASIO CDP-230R

Переверните клавиатуру вверх дном так, чтобы клавиши лежали на ровной поверхности.

Снимите три чёрных винта J1 (японский промышленный стандарт), длиной 14 мм, расположенных на верхней половине самой внешней боковой панели, используя отвертку J1.

Двумя руками захватите боковую панель с обеих сторон.

Оттяните панель от корпуса по одной стороне за раз.

При снятии этой панели будут слышны щелчки.

Одна боковая панель не будет иметь присоединённого оранжево-белого кабеля.

Снимите три серебристых винта J1 длиной 10 мм на нижней половине внутренней боковой панели устройства, используя отвертку J1.

Одна боковая панель не будет иметь проходящего через неё оранжево-белого кабеля.

Снимите внутреннюю боковую панель, сжав верхнюю и нижнюю части панели и потянув панель двумя руками.

При снятии этой панели будут слышны щелчки.

Повторите шаги с первого по четвёртый, чтобы снять другую боковую панель клавиатуры.

Снимите два чёрных винта J1 длиной 30 мм с помощью отвертки J1, чтобы удалить длинную чёрную планку.

Снимите четыре серебристых винта J1 8 мм × 2 мм с помощью отвертки J1 и снимите два кронштейна с задней панели.

На каждый кронштейн приходится по два винта.

Снимите восемь серебристых винтов J1 10 мм × 1.5 мм с помощью отвертки J1 и извлеките квадратные защёлки с задней панели.

Снимите восемь серебристых винтов J1 длиной 10 мм, расположенных под квадратными защёлками, используя отвертку J1.

Снимите 36 серебристых винтов J1 длиной 10 мм с задней панели, используя отвертку J1.

Положите руку на переднюю панель и динамики и аккуратно переверните клавиатуру так, чтобы клавиши оказались сверху.

Дополнительные руки будут полезны.

Захватите центр передней панели двумя руками и поднимите, чтобы снять панель.

Захватите динамики за боковые стороны и поднимите, чтобы снять. После снятия первого динамика выполните то же для второго.

Основная печатная плата расположена на зелёной стороне панели кнопок. Основная плата — меньшая зелёная плата.

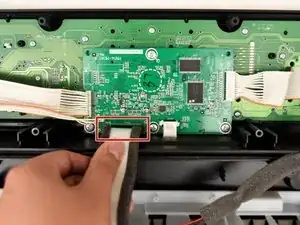

Возьмитесь за белую ленту, выложенную поролоном, и потяните вверх, чтобы отсоединить её от основной платы.

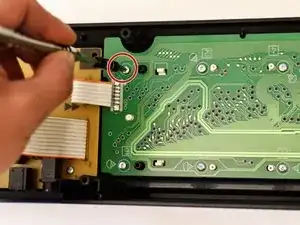

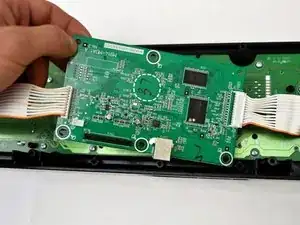

Снимите четыре серебристых винта J1 8 мм × 2 мм с помощью отвертки J1.

Поднимите основную печатную плату с панели кнопок.

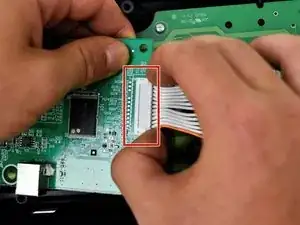

Возьмитесь за белый пластиковый наконечник оранжево-белых кабелей, присоединённых к правой стороне основной платы, и потяните вправо.

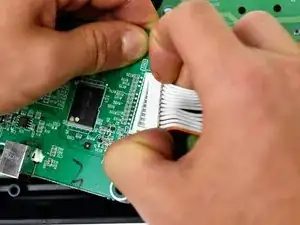

Повторите для оранжево-белых кабелей, присоединённых к левой стороне основной платы, и потяните вверх.

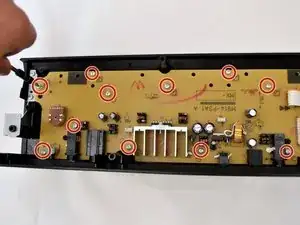

Снимите 11 винтов J1 длиной 7.5 мм с жёлтой панели кнопок, используя отвертку J1.

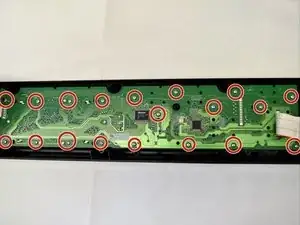

Снимите 19 винтов J1 длиной 9 мм с зелёной панели кнопок, используя отвертку J1.

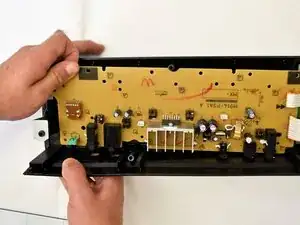

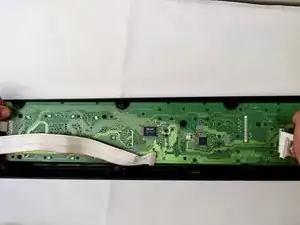

Сначала поднимите жёлтую сторону панели кнопок, затем поднимите зелёную сторону, чтобы снять всю панель кнопок целиком.

При снятии жёлтая панель кнопок издаст щелчок.

Ручка регулятора громкости снимется вместе с жёлтой печатной платой. Чтобы установить ручку обратно, защёлкните её в гнезде на внешней стороне передней панели.
