Замена клавиш CASIO CDP-230R

Переверните клавиатуру так, чтобы клавиши находились на плоской поверхности.

Снимите три чёрных винта 14 мм с головкой по японскому промышленному стандарту (J) с помощью отвёртки J1 в верхней части внешней боковой панели.

Возьмите боковую панель обеими руками с двух сторон.

Оттяните панель от корпуса по одной стороне за раз.

При снятии этой панели будут слышны щелчки.

Одна из боковых панелей не будет иметь подключённого оранжево‑белого кабеля.

Снимите три серебристых винта 10 мм с помощью отвёртки J1 на нижней половине внутренней боковой панели устройства.

Одна из боковых панелей не будет иметь проходящего оранжево‑белого кабеля.

Снимите внутреннюю боковую панель, сжав верхнюю и нижнюю части панели и потянув её обеими руками.

При снятии этой панели будут слышны щелчки.

Повторите шаги с первого по четвёртый, чтобы снять другую боковую панель клавиатуры.

Снимите два чёрных винта 30 мм с головкой J с помощью отвёртки J1, чтобы удалить длинную чёрную планку.

Снимите четыре серебристых винта 8 мм × 2 мм с головкой J с помощью отвёртки J1 и два кронштейна с задней панели.

На каждый кронштейн приходится по два винта.

Снимите восемь серебристых винтов 10 мм × 1.5 мм с головкой J с помощью отвёртки J1 и квадратные защёлки с задней панели.

Снимите восемь серебристых винтов 10 мм с головкой J с помощью отвёртки J1 под квадратными защёлками.

Снимите 36 серебристых винтов 10 мм с головкой J с помощью отвёртки J1 с задней панели.

Положите руку на переднюю панель и динамики и аккуратно переверните клавиатуру клавишами вверх.

Дополнительная пара рук будет полезна.

Возьмитесь двумя руками за центр передней панели и поднимите, чтобы снять панель.

Возьмитесь за динамики сбоку и поднимите, чтобы снять. После удаления первого динамика повторите то же со вторым.

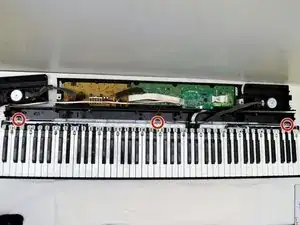

Найдите три винта за клавишами (слева, в центре и справа).

Снимите эти винты 10 мм с головкой J с помощью отвёртки J1.

Схватите белую ленту, облицованную поролоном, и потяните вверх, чтобы снять с основной платы.

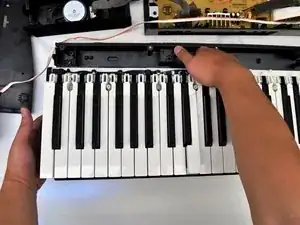

Положите одну руку с боку под клавиши пальцами, а другую на верхний край и поднимите модуль с задней панели.

Дополнительная пара рук будет полезна.

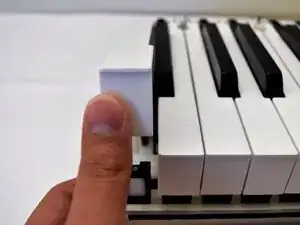

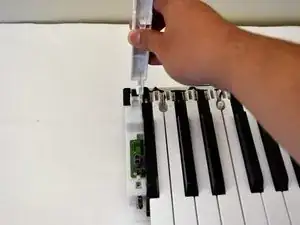

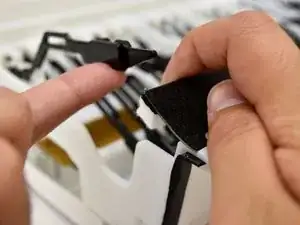

Подденьте ближнюю к вам белую клавишу со стороны до тех пор, пока клавиша не поднимется.

Поднимите две окружающие белые клавиши перед тем, как поддеть чёрную клавишу.

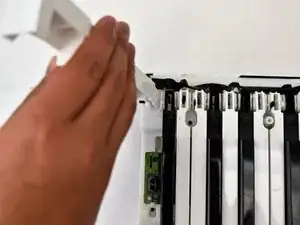

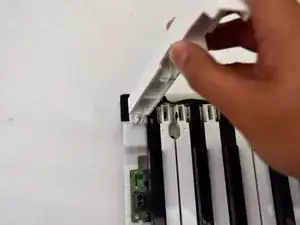

Покачайте белую клавишу из стороны в сторону и потяните вверх, чтобы отсоединить её от остальной части платы.

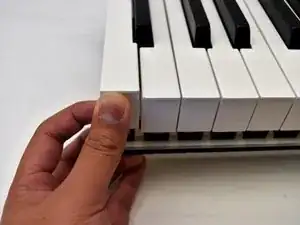

Чтобы снова прикрепить белую клавишу, защёлкните её на место.

Переверните клавиатуру так, чтобы клавиши лежали на плоской поверхности.

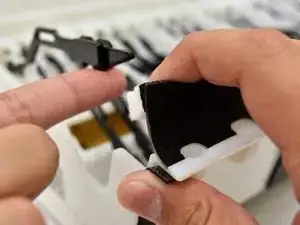

Поднимите чёрный и белый войлок, чтобы высвободить чёрный штифт.

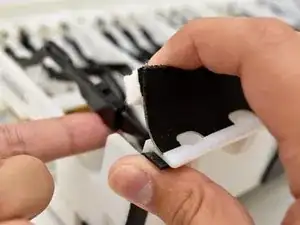

Нажмите вверх на белую клавишу, одновременно поднимая войлок, чтобы расположить чёрный штифт под войлоком.
