Замена фрез для Barreto Tillers E1320HTRLR 2016
В этом руководстве описывается процесс снятия и замены съемных фрез на мотоблоке Barreto Tiller E1320 2016 года выпуска.
Фрезы следует менять по мере необходимости. Наносите Loctite 271 на резьбу болтов фрезы, чтобы предотвратить их ослабление.
Шаг 1
Перед началом работы убедитесь, что двигатель выключен и остыл до прикосновения.
Возьмитесь за пластиковый кожух на конце провода свечи зажигания и потяните его вручную, чтобы отключить провод.
Шаг 2
Установите красный переключатель включения/выключения двигателя в положение ВЫКЛ.
Шаг 3
Установите рычаг топливного клапана в положение ВЫКЛ.
Шаг 4
Переведите выключатель зажигания в положение ВЫКЛ.
Убедитесь, что рычаг управления приводом колес находится в положении нейтраль.
Шаг 5
Вытяните фиксатор и поверните его на 90°, чтобы разблокировать правое колесо от ступицы.
Повторите операцию для левого колеса.
Шаг 6
Установите упорные колодки под каждое колесо, чтобы предотвратить перемещение устройства во время разборки.
Шаг 7

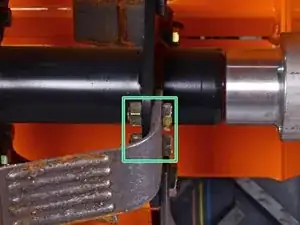

Воспользуйтесь накидным ключом 5/8 дюйма и гаечным ключом 11/16 дюйма, чтобы ослабить два болта диаметром 5/8 дюйма и две гайки диаметром 11/16 дюйма, крепящие фрезу к валу.

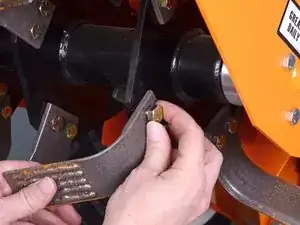

Снимите две гайки фрезы.
Шаг 8

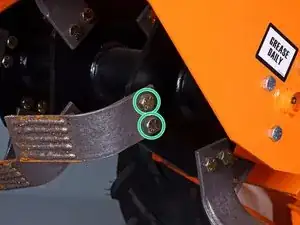

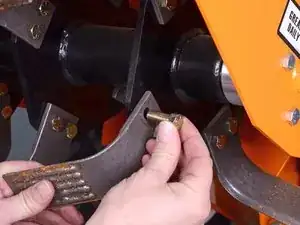

Снимите два болта, удерживающих фрезу на валу.
При сборке нанесите Loctite 271 на резьбу болтов фрезы, чтобы предотвратить их ослабление.
Шаг 9

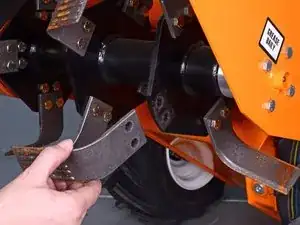

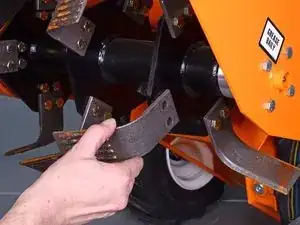

Снимите фрезу.
Повторите процедуру для каждой фрезы, подлежащей замене.
Следите за тем, как была ориентирована каждая фреза.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
