ЗАМЕНА РЕГУЛЯТОРА ПИТЧА CASIO CDP-230R

Переверните клавиатуру нижней стороной вверх, положив клавиши на ровную поверхность.

Снимите три чёрных винта J-головки (Japanese Industrial Standard) длиной 14 мм с помощью отвёртки J1 в верхней части внешней боковой панели.

Возьмите боковую панель обеими руками по краям.

Оттяните панель от корпуса по одной стороне за раз.

При снятии этой панели будут слышны щелчки.

Одна из боковых панелей не будет иметь подключённого оранжево-белого кабеля.

Снимите три серебристых винта J-головки длиной 10 мм с помощью отвёртки J1 на нижней половине внутренней боковой панели устройства.

Одна из боковых панелей не будет иметь проходящего оранжево-белого кабеля.

Снимите внутреннюю боковую панель, зажав верх и низ панели и сняв её обеими руками.

При снятии этой панели будут слышны щелчки.

Повторите шаги с первого по четвертый, чтобы снять другую боковую панель клавиатуры.

Снимите два чёрных винта J-головки длиной 30 мм с помощью отвёртки J1, чтобы снять длинную чёрную планку.

Снимите четыре серебристых винта J-головки 8 мм × 2 мм с помощью отвёртки J1 и два кронштейна с задней панели.

На каждый кронштейн приходится по два винта.

Снимите восемь серебристых винтов J-головки 10 мм × 1,5 мм с помощью отвёртки J1 и квадратные планки с задней панели.

Снимите восемь серебристых винтов J-головки 10 мм с помощью отвёртки J1 под квадратными планками.

Снимите 36 серебристых винтов J-головки длиной 10 мм с помощью отвёртки J1 с задней панели.

Положите руку на переднюю панель и динамики и осторожно переверните клавиатуру так, чтобы клавиши были сверху.

Дополнительная пара рук будет полезна.

Возьмите центр передней панели обеими руками и приподнимите, чтобы снять панель.

Возьмите динамики за боковые стороны и приподнимите, чтобы снять. После снятия первого динамика повторите процедуру со вторым.

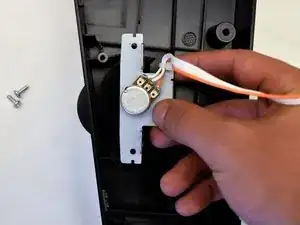

Снимите два винта J-головки 8 мм × 1,5 мм с внутренней стороны боковой панели, используя отвёртку J1.

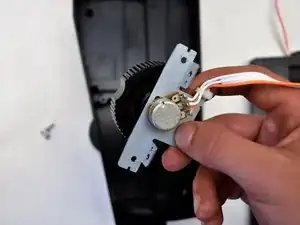

Вытяните регулятор питча из боковой панели.

Проследите оранжево-белый кабель до белого конца, который подключён к панели кнопок.

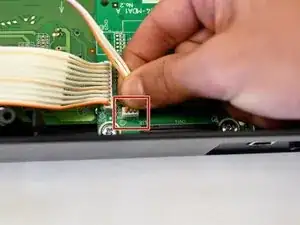

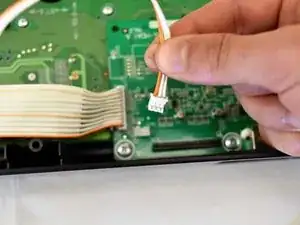

Защипните белый разъём и выньте провод.

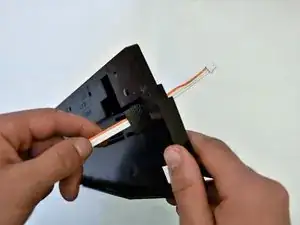

Пропустите оранжево-белый кабель через внутреннюю боковую панель и выньте его.
