Замена панелей CASIO CDP-230R

Переверните клавиатуру клавишами вниз на ровной поверхности.

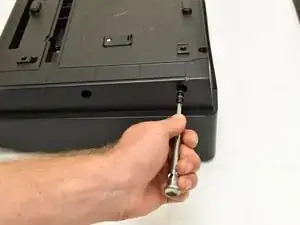

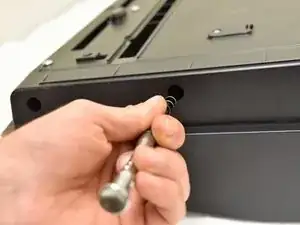

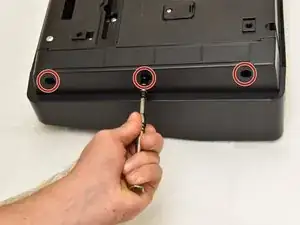

Снимите три чёрных винта J-образной головки 14 мм по японскому промышленному стандарту с помощью отвёртки J1 в верхней части внешней боковой панели.

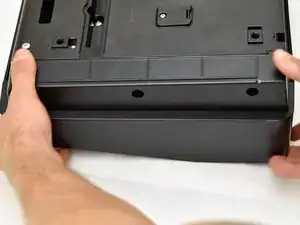

Возьмитесь за боковую панель обеими руками с двух сторон.

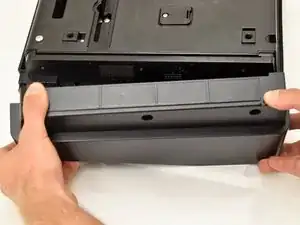

Оттяните панель от корпуса по одной стороне за раз.

При снятии панели будут слышны щелчки.

Одна боковая панель не будет иметь присоединённого оранжево‑белого кабеля.

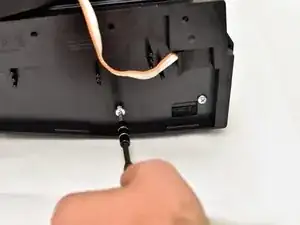

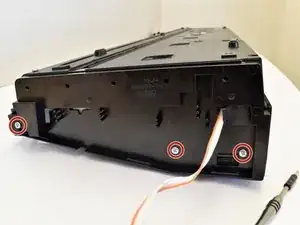

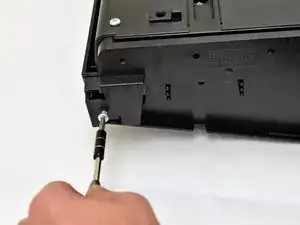

Снимите три серебристых винта 10 мм с J-образной головкой с помощью отвёртки J1 в нижней части внутренней боковой панели устройства.

Одна боковая панель не будет иметь проходящего оранжево‑белого кабеля.

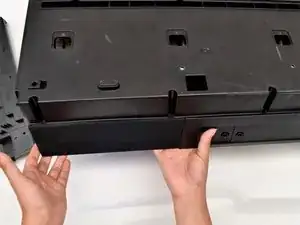

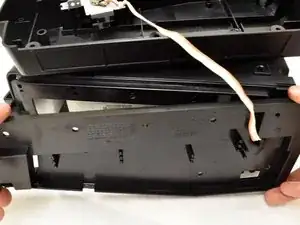

Снимите внутреннюю боковую панель, сжав верх и низ панели и потянув панель обеими руками.

При снятии панели будут слышны щелчки.

Повторите шаги один — четыре, чтобы снять другую боковую панель клавиатуры.

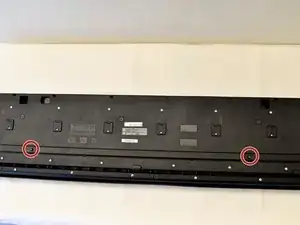

Снимите два чёрных винта J-образной головки 30 мм с помощью отвёртки J1, чтобы убрать длинную чёрную планку.

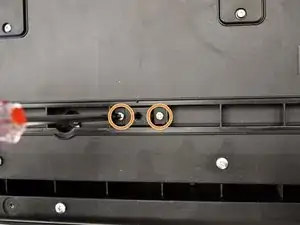

Снимите четыре серебристых винта 8 мм × 2 мм с J-образной головкой с помощью отвёртки J1 и снимите два кронштейна с задней панели.

На каждый кронштейн приходится по два винта.

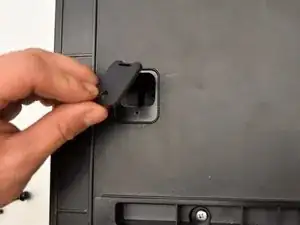

Снимите восемь серебристых винтов 10 мм × 1.5 мм с J-образной головкой с помощью отвёртки J1 и снимите квадратные язычки с задней панели.

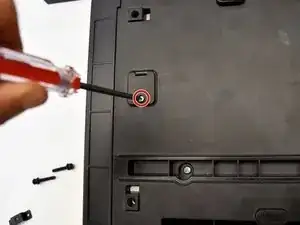

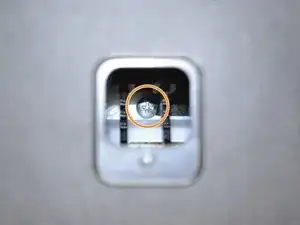

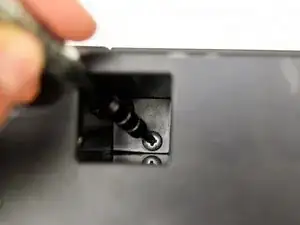

Снимите восемь серебристых винтов 10 мм с J-образной головкой с помощью отвёртки J1 под квадратными язычками.

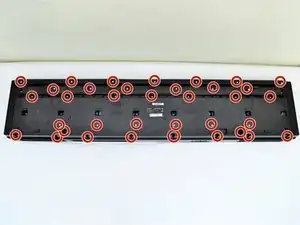

Снимите 36 серебристых винтов 10 мм с J-образной головкой с помощью отвёртки J1 с задней панели.

Положите руку на фронтальную панель и динамики и аккуратно переверните клавиатуру так, чтобы клавиши оказались вверх.

Дополнительная пара рук будет полезна.

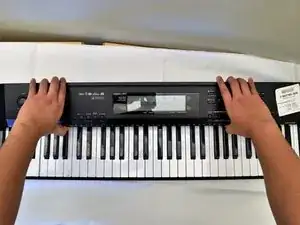

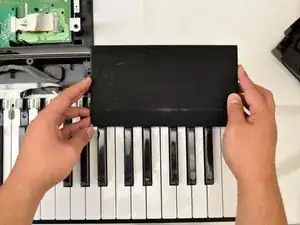

Возьмитесь за центр фронтальной панели двумя руками и поднимите, чтобы снять панель.

Возьмитесь за динамики за боковые стороны и поднимите, чтобы снять. После снятия первого динамика повторите то же для второго.
