Замена болта сборки подшипника лодочного мотора Barreto Tiller E1320HTRLR 2016

Перед началом убедитесь, что двигатель выключен и охлаждён на ощупь.

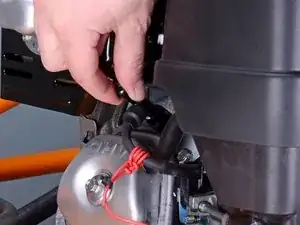

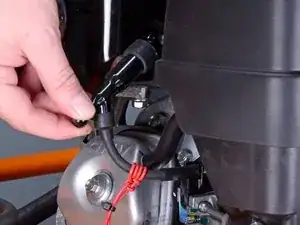

Возьмите за пластиковый корпус на конце провода свечи зажигания и потяните сильно, чтобы отключить его.

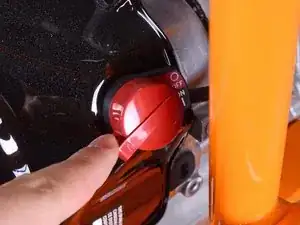

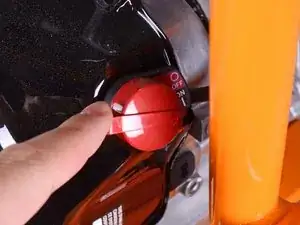

Переключите красный выключатель двигателя в положение ВЫКЛ.

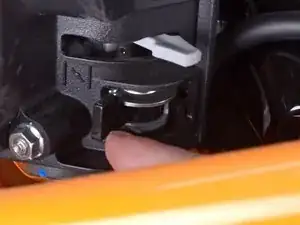

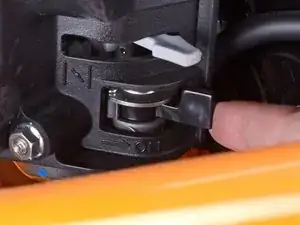

Переключите рычаг топливного клапана в положение ВЫКЛ.

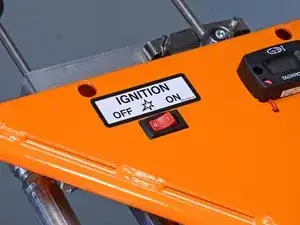

Переключите выключатель зажигания в положение ВЫКЛ.

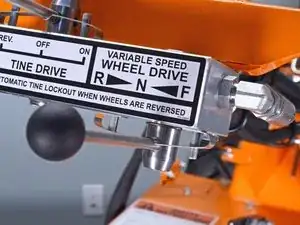

Убедитесь, что рычаг управления колёсным приводом находится в положении нейтраль.

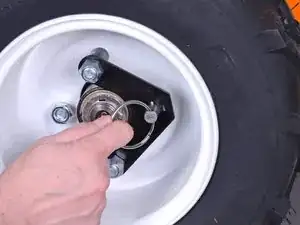

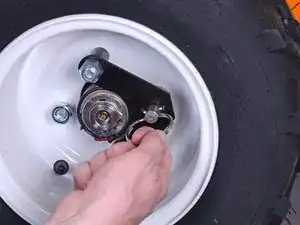

Вытащите фиксирующий штифт и поверните его на 90˚, чтобы разблокировать правое колесо от ступицы.

Повторите для левого колеса.

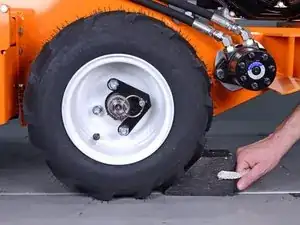

Вставьте подкладки под каждое колесо, чтобы предотвратить движение устройства во время разборки.

Используйте головку на 8 мм, чтобы удалить fitting для смазки сборки подшипника лодочного мотора.

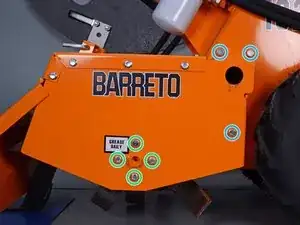

Используйте головку на 9/16 дюйма, чтобы удалить четыре болта, крепящих вал рыхления к боковой плите.

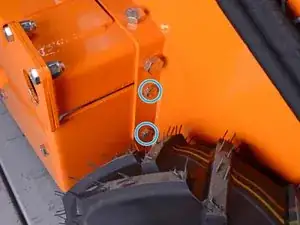

Используйте головку на 9/16 дюйма и ключ, чтобы удалить пять болтов и соответствующие гайки, крепящие боковую плиту к раме: три снаружи и две внутри колёсной арки.

Наклоните рыхлитель так, чтобы сторона с мотором упиралась в рабочую поверхность, а рыхлители были подняты.

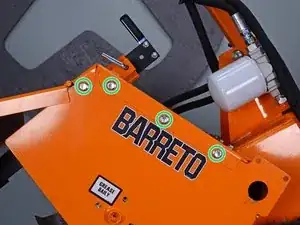

Используйте головку на 1/2 дюйма и ключ, чтобы удалить четыре болта и соответствующие гайки, крепящие боковую плиту к покрытию рыхлителя.

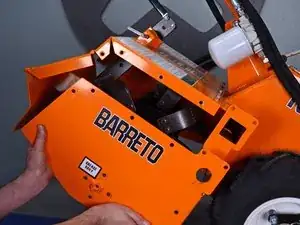

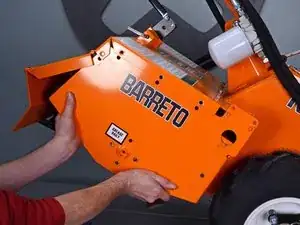

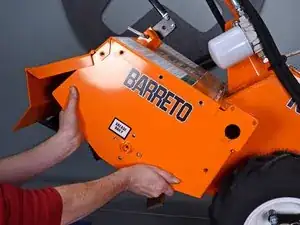

Сдвиньте боковую плиту вниз и в сторону от устройства, чтобы удалить её.

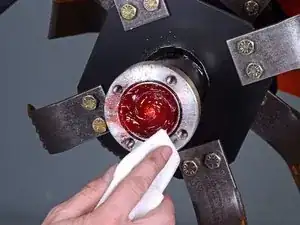

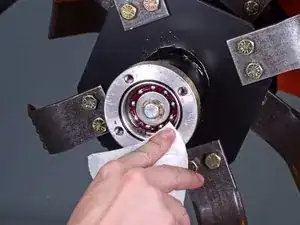

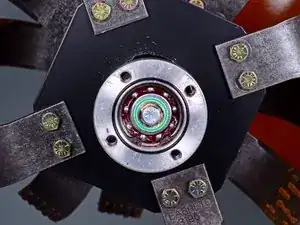

Используйте чистую бумажную салфетку или ветошь для удаления смазки из сборки подшипника лодочного мотора.

Используйте головку на 9/16 дюйма, чтобы удалить болт, крепящий сборку подшипника лодочного мотора к валу рыхления.

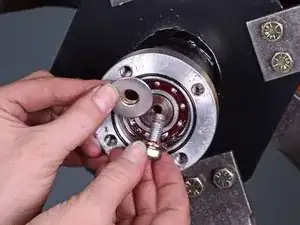

Снимите три шайбы, удерживаемые болтом, с сборки подшипника лодочного мотора.
