Замена клавиши Casio CTK-3200
Если у вашей клавиатуры Casio CTK (модель 3200) клавиши заедают, не работают или повреждены, используйте это руководство для их замены.
Клавиши — это пластиковые элементы, которые вы нажимаете, чтобы воспроизвести звук. При нажатии клавиш они фиксируют это движение, оказывая давление вниз на кнопку под ними.
Звук воспроизводится путем передачи этого сигнала через главную плату, направляя нажатие к динамикам, которые создают звук для конкретной клавиши. Если любая часть клавиши повреждена, возможно, она не будет издавать звук или будет оставаться в опущенном положении. В этом случае клавишу необходимо заменить.
Шаг 1

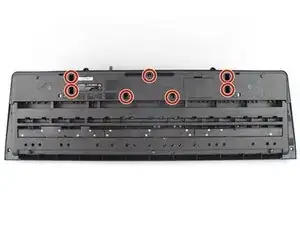

Снимите семь винтов Phillips #1 длиной 10 мм на нижней стороне клавиатуры, которые крепят центральную переднюю панель.
Шаг 2

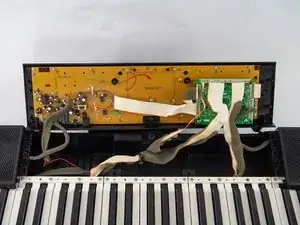

Переверните клавиатуру и снимите центральную панель спереди, затем поместите её над клавиатурой.
Следите за тем, чтобы не перерезать и не натянуть соединения между жёлтой главной платой и центральной панелью.
Если панель трудно снять, убедитесь, что все винты на задней стороне удалены.
Шаг 3

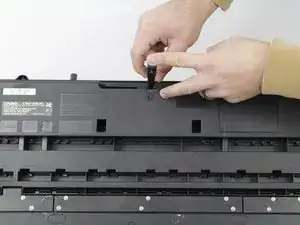

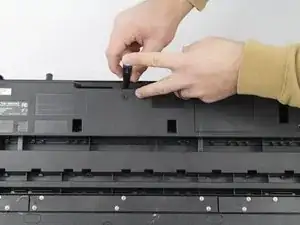

Снимите все восемь винтов Phillips #1 длиной 10 мм, которые крепят боковые панели.
Шаг 4

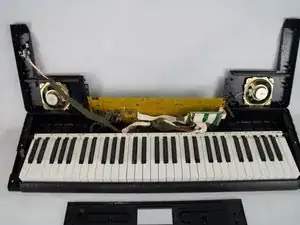

Осторожно снимайте по одной боковой панели сверху клавиатуры и поместите её над клавиатурой, следя за тем, чтобы не повредить соединения между жёлтой главной платой и боковыми панелями.
Если панели трудно снять, убедитесь, что все винты на задней стороне удалены.
Шаг 5

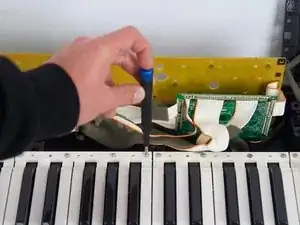

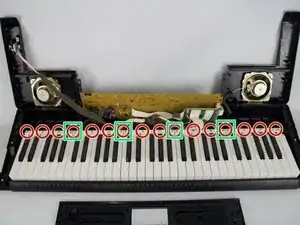

Определите, какие клавиши необходимо заменить, и отвинтите винты Phillips #1 длиной 10 мм для целевого(ых) секции(й).
Белые клавиши разделены на пять различных секций; различить секции можно по небольшим зазорам между ними, где крепятся винты.
Шаг 6

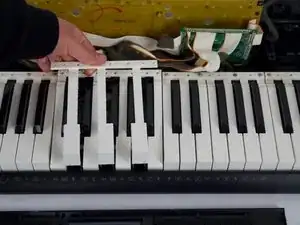

Если повреждены белые клавиши, снимите набор белых клавиш с повреждённой деталью.

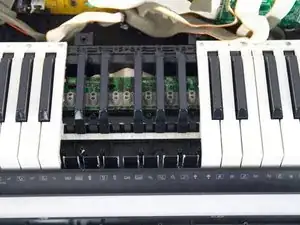

Если повреждены чёрные клавиши, снимите два набора по семь белых клавиш. Это откроет набор чёрных клавиш, которые в два раза длиннее наборов белых клавиш.
Съём клавиш может быть проблематичным. Чтобы снять их без дальнейших повреждений, поднимайте верхнюю часть, как показано, и продвигайте нижнюю часть клавиш к нижней части клавиатуры, чтобы поочерёдно отщёлкнуть их.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Ремонт не удался? Попробуйте базовую процедуру устранения неполадок или задайте вопрос нашему сообществу Answers для получения помощи.
