Замена динамиков Casio CTK-3200

Дом

Если у Вашего клавишного синтезатора Casio CTK (модель 3200) динамики искажены или повреждены, воспользуйтесь данным руководством для их замены.

Динамики являются важной частью клавишных синтезаторов Casio, обеспечивая звук, с которого Вы можете создавать музыку. Они расположены за черным пластиковым защитным экраном на крайних правой и левой сторонах клавиатуры.

Определить, работают ли динамики правильно, довольно просто: убедитесь, что громкость увеличена, и внимательно прослушайте один или оба динамика, чтобы проверить, издают ли они одинаковый или какой-либо звук.

Это руководство требует пайки, что может быть сложной и опасной задачей для некоторых. Вот руководство по безопасной пайке.

Шаг 1

Удалите семь винтов Phillips #1 размером 10 мм на нижней стороне клавиатуры, которые крепят центральную переднюю панель.

Шаг 2

Переверните клавиатуру и снимите центральную панель сверху и положите её на клавиатуру.

Убедитесь, что не перерезали и не натянули соединения между основной платой желтого цвета и центральной панелью.

Если панель не снимается легко, убедитесь, что все винты удалены с задней стороны.

Шаг 3

Удалите все восемь винтов Phillips #1 размером 10 мм, которые крепят боковые панели.

Шаг 4

Осторожно снимите одну боковую панель за раз с верхней части клавиатуры и положите её на клавиатуру, убедившись, что не перерезали соединения между основной платой желтого цвета и боковыми панелями.

Если панели не снимаются легко, убедитесь, что все винты удалены с задней стороны.

Шаг 5

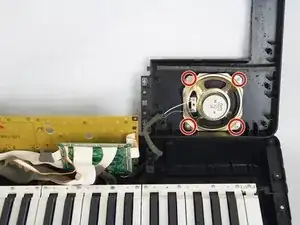

Осторожно удалите четыре винта Phillips #1 размером 10 мм, которые крепят динамик.

Шаг 6

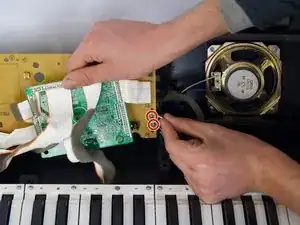

Для замены динамика отсоедините провод в двух местах, указанных на фотографии.

Для установки нового динамика Вам нужно будет припаять те же провода к отмеченным местам.

Для безопасной и правильной пайки новых проводов, пожалуйста, обратитесь к руководству по пайке.

Заключение

Чтобы собрать устройство обратно, следуйте вышеуказанным

Перевод руководства с ifixit.com
