Замена ЖК-экрана Casio CTK-3200

Удалите семь винтов Phillips #1 длиной 10 мм на нижней стороне клавиатуры, которые закрепляют центральную переднюю панель.

Переверните клавиатуру и снимите центральную панель на передней стороне, поместите её над клавиатурой.

Следите, чтобы не перерезать и не натянуть соединения между жёлтой основной платой и центральной панелью.

Если панель трудно снять, убедитесь, что все винты с задней стороны удалены.

Убедитесь, что вы не создаёте чрезмерного натяжения на провода, соединяющие жёлтую плату с остальной частью инструмента.

Удалите три винта Phillips #2 длиной 12 мм с зелёной печатной платы.

На этом этапе вам придётся отодвинуть часть проводки материнской платы. Следите, чтобы не разъединить точки соединения.

Удалите все двадцать три винта Phillips #1 длиной 10 мм с жёлтой печатной платы.

Плата теперь может быть извлечена из центральной передней панели. Аккуратно снимите плату, следя за тем, чтобы не сломать плату или компоненты, прикреплённые к ней.

Убедитесь, что центральная передняя панель расположена лицевой стороной вниз на этом этапе, так как клавиши могут выскользнуть из передней части панели.

Аккуратно извлеките ЖК-экран.

Если экран ранее не снимали, может показаться, что он приклеен к плате; это нормально.

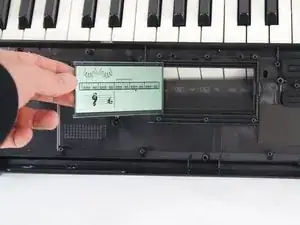

Поместите новый экран лицевой стороной вниз в центральную панель. Разместите экран точно так, как показано на первой фотографии, затем опустите его и дайте занять положение лицевой стороной вниз.

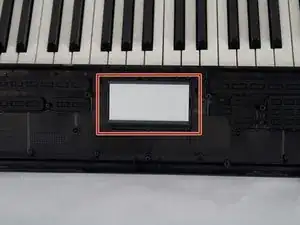

Убедитесь, что экран установлен в правильной ориентации. Это обеспечит совпадение всех электрических компонентов при повторном присоединении основной платы к центральной панели.
