Замена динамиков CASIO CDP-230R

Переверните клавиатуру лицевой стороной вниз, установив клавиши на ровную поверхность.

Открутите три чёрных винта длиной 14 мм с головкой под японский стандарт (J) при помощи отвёртки J1 на верхней половине внешней боковой панели.

Возьмитесь за боковую панель двумя руками с обеих сторон.

Поочерёдно отсоедините панель от корпуса устройства.

При снятии панели могут раздаваться щелчки.

На одной из боковых панелей не будет подключённого оранжево-белого кабеля.

Открутите три серебристых винта длиной 10 мм отвёрткой J1 на нижней половине внутренней боковой панели устройства.

На одной из боковых панелей не проходит оранжево-белый кабель.

Снимите внутреннюю боковую панель, зажав её верхнюю и нижнюю части, и потяните панель обеими руками.

При снятии панели могут раздаваться щелчки.

Повторите шаги с первого по четвёртый, чтобы снять другую боковую панель клавиатуры.

Открутите два чёрных винта J длиной 30 мм при помощи отвёртки J1, чтобы снять длинную чёрную планку.

Открутите четыре серебристых винта J размером 8 мм × 2 мм отвёрткой J1 и снимите две скобы с задней панели.

На каждой скобе находятся два винта.

Открутите восемь серебристых винтов J размером 10 мм × 1,5 мм отвёрткой J1 и снимите квадратные защёлки с задней панели.

Открутите восемь серебристых винтов J длиной 10 мм отвёрткой J1, расположенные под квадратными защёлками.

Открутите 36 серебристых винтов J длиной 10 мм отвёрткой J1 с задней панели.

Поместите руку на переднюю панель и динамики и аккуратно переверните клавиатуру клавишами вверх.

Вторая пара рук будет полезна.

Возьмитесь двумя руками за центр передней панели и поднимите её, чтобы снять.

Возьмитесь за динамики сбоку и поднимите, чтобы извлечь. После выполнения этого действия с первым динамиком, повторите то же самое со вторым.

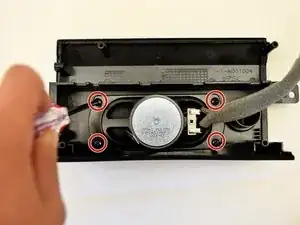

Положите динамик плоско на стол и открутите четыре чёрных винта J длиной 10 мм при помощи отвёртки J1.

Возможно, будет удобнее использовать отвёртку с увеличенной рукояткой для лучшего захвата при удалении этих винтов.

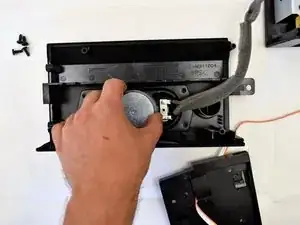

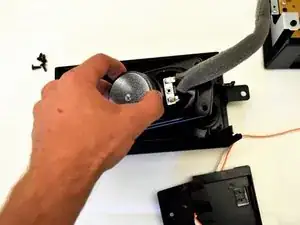

Возьмитесь за центр динамика и аккуратно поднимите его из панели.

Проследите за кабелем от динамика до кнопочной панели.

Аккуратно потяните кабель динамика из разъёма кнопочной панели, слегка покачивая его.

Повторите шаги с девятого по одиннадцатый, чтобы снять второй динамик.
