Замена основной платы Casio CTK-3200

Дом

Если ваш синтезатор Casio (модель 3200) имеет проблемы с неисправным или сломанных ЖК-дисплеем, это второе руководство по устранению или замене любых проблем, связанных с ЖК-дисплеем.

Перед использованием этого руководства убедитесь, что вы отключили все внешние детали, инструменты или модификаторы от портов клавиатуры, чтобы упростить процесс снятия. Используйте только рекомендуемый инструмент для этого проекта, любое неправильное использование инструментов может привести к травме. Для получения дополнительной информации о том, как обеспечить безопасность проекта, смотрите страницу безопасности проектов iFixit.

Перед началом убедитесь, что клавиатура полностью выключена, извлеките батареи и отключите ее от внешнего сетевого кабеля.

Шаг 1

Удалите семь винтов Phillips #1 длиной 10 мм на нижней стороне клавиатуры, которые закрепляют центральную переднюю панель.

Шаг 2

Переверните клавиатуру и снимите центральную панель спереди, положив ее над клавиатурой.

Убедитесь, что вы не разорвали и не натянули соединения между желтой основной платой и центральной панелью.

Если панель не снимается легко, убедитесь, что все винты удалены с задней стороны.

Шаг 3

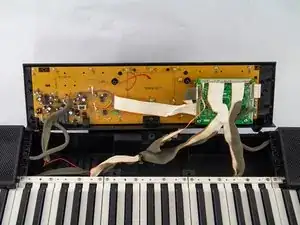

Убедитесь, что вы не создаете чрезмерное натяжение на проводах, соединяющих желтую плату с остальным пианино.

Шаг 4

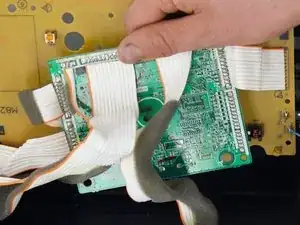

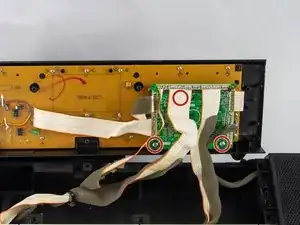

Удалите три винта Phillips #2 длиной 12 мм с зеленой печатной платы.

Для этого шага вам потребуется переместить некоторые провода материнской платы. Убедитесь, что вы не отделили ни одну из точек соединения.

Шаг 5

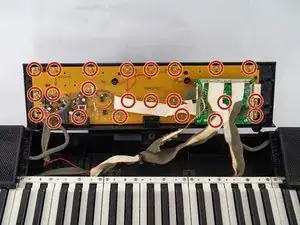

Удалите все двадцать три винта Phillips #1 длиной 10 мм с желтой схемы.

Шаг 6

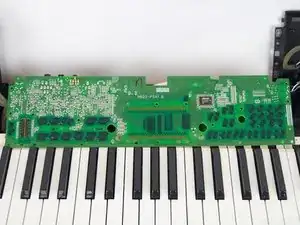

Теперь плату можно удалить из центральной передней панели. Осторожно снимите плату, убедившись, что вы не сломаете плату или какие-либо компоненты, прикрепленные к ней.

Убедитесь, что центральная передняя панель направлена вниз для этого шага, так как клавиши будут отрываться от передней стороны панели.

Заключение

Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
Утилизируйте ваши электронные отходы у сертифицированного рецайклера R2 или e-Ste

Перевод руководства с ifixit.com
