Данное руководство проведет вас через процесс замены соединения аккумулятора для Casio CTK-501.

Печатная плата собирает всю энергетику от клавиатуры. Если область аккумулятора была повреждена, может потребоваться восстановление соединения печатной платы. Этот ремонт может понадобиться, если устройство не включается после очистки области аккумулятора и замены батареек.

Необходимы навыки пайки. Если вы не знакомы с пайкой, ознакомьтесь с этим руководством по пайке для получения дополнительной информации.

Будьте осторожны при пайке, чтобы не обжечь себя или окружающую обстановку.

Шаг 1

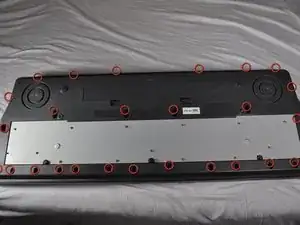

Переверните клавиатуру так, чтобы ее нижняя сторона была направлена вверх.

Удалите двадцать семь винтов по 12 мм с темно-серой панели с помощью отвертки крестовой #2.

Шаг 2

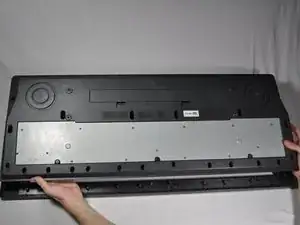

Снимите нижнюю панель, приподняв и потянув ее на себя.

Шаг 3

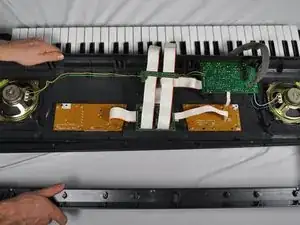

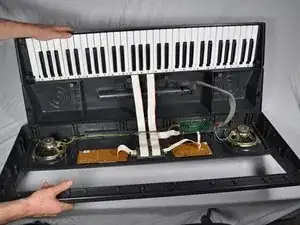

Откройте верхнюю половину клавиатуры.

Установите клавиатуру на нижнюю половину так, чтобы внутренние детали были направлены вверх.

Будьте осторожны, чтобы нижняя часть не упала.

Шаг 4

Подключите паяльник.

Установите паяльник в безопасное место, где он не может поджечь что-либо.

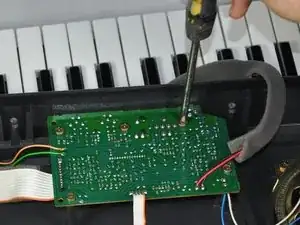

Снимите верхнюю зеленую печатную плату с черными и красными проводами, проходящими через нее.

Шаг 5

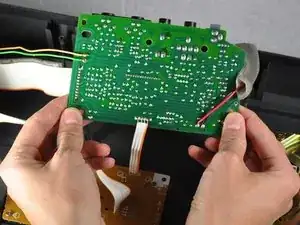

Установите печатную плату на ровную поверхность, чтобы было безопасно паять.

Шаг 6

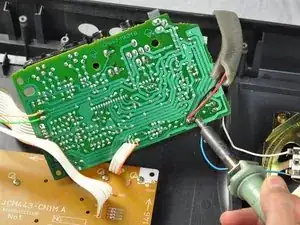

Нагрейте припой, покрывающий концы проводов, соединенные с печатной платой.

Как только припой расплавится, удалите провода с печатной платы.

Шаг 7

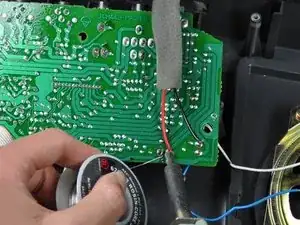

Расплавьте новый припой с помощью вашего паяльника.

Затем нанесите его на кончик провода, расположенного на печатной плате.

Шаг 8

<
