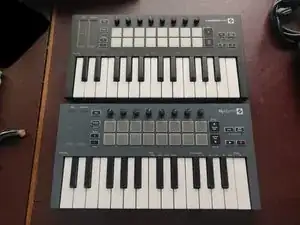

Разборка Novation Launchkey mini Mk3 / FLkey mini

Этот мануал применим как к Launchkey mini MK3, так и к FLkey, поскольку они схожи по конструкции.

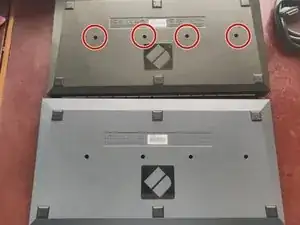

Перевернув устройство вверх дном, вы увидите 4 винта. После их удаления конструкция всё ещё остаётся достаточно жёсткой.

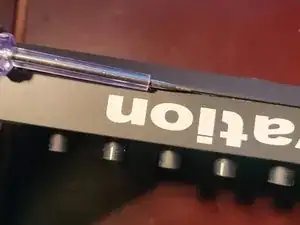

Далее — защёлки. Я обнаружил, что лучше всего начинать с угла. Затем аккуратно с помощью лопатки или отвёртки обходите по периметру.

На длинных сторонах по 4 защёлки, на коротких — по 3. Будьте осторожны, чтобы не раздвинуть корпус после освобождения всех защёлок.

Когда все защёлки отпущены и верхняя и нижняя половины корпуса ослаблены, аккуратно приподнимите заднюю часть и затем сдвиньте верхнюю панель в сторону клавиатурного блока.

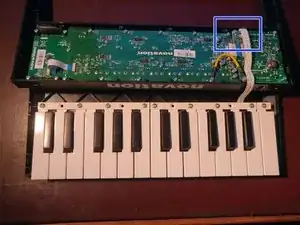

Осторожно переверните верхнюю панель и отсоедините ленточный кабель, соединяющий клавиатурный блок с верхней панелью.

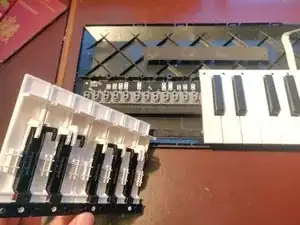

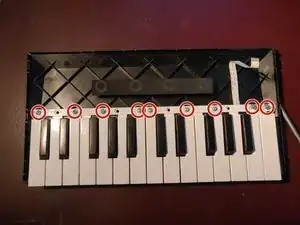

Клавиатура фиксируется 9 винтами — открутите их. После этого клавиши можно аккуратно вытаскивать, покачивая.

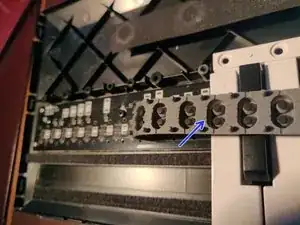

Обратите внимание, что резиновая полоска имеет ножки разной длины: короткая — к передней части платы.

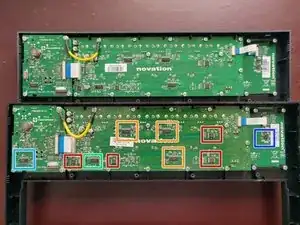

CY8C4024LQ — ARM микроконтроллер

HC595 — сдвиговый регистр

74HC4051D — 8-канальный аналоговый мультиплексор/демультиплексор

74HC165D — 8-битный параллельно-в-последовательный сдвиговый регистр

74HC238D — дешифратор 3-в-8 линий / демультиплексор

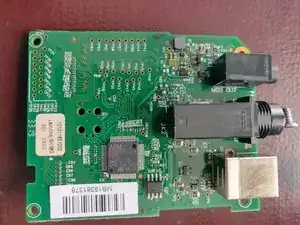

STM32F401RB — STMicroelectronics STM32F401RB — высокопроизводительная линейка с ядром Arm Cortex-M4 с DSP и FPU, 128 Кбайт флеш-памяти, 84 МГц CPU, ART Accelerator.

MXIC MX25L8006E — 3В, 8M-битная CMOS последовательная флеш-память

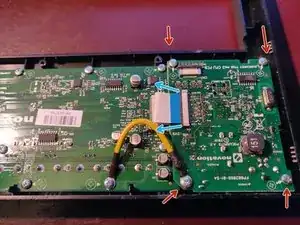

Открутите четыре винта.

Отсоедините ленточный кабель, аккуратно потянув чёрный зажим.

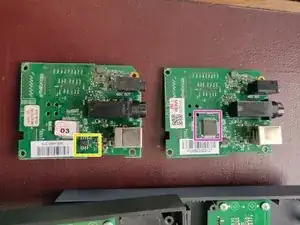

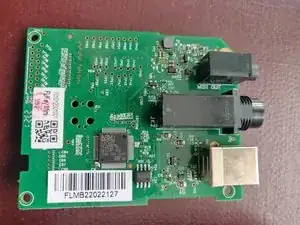

Снимите плату процессора.

Отсоедините ленточный кабель.

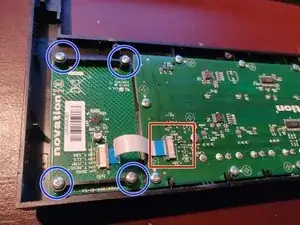

Открутите 4 винта.

Снимите плату.

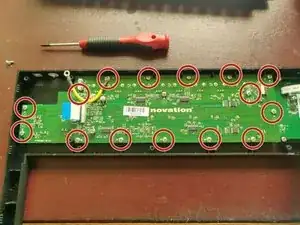

Открутите 15 винтов.

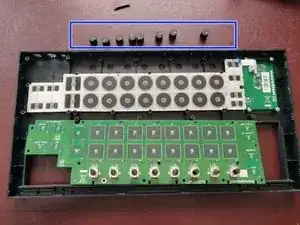

Снимите 8 колпачков поворотных ручек с передней части платы, просто потянув их. Теперь основную плату можно снять.

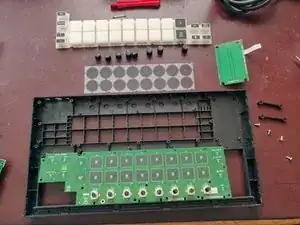

Сняв силиконовые прокладки последними, MIDI-клавиатура полностью разобрана.
