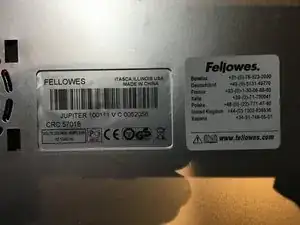

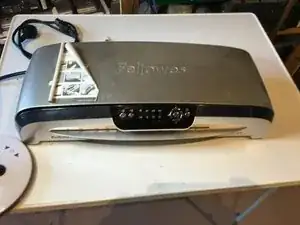

Fellowes Laminator Jupiter CRC 57018 heating

Открытие крышки: нажать кнопки с левой и правой стороны. На правой стороне установлен фиксатор в виде пружины, предотвращающий открытие под напряжением, который может заедать.

снимите 4 плоских и 2 винта.

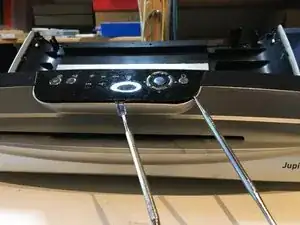

Осторожно снимите приклеенную панель клавиш

Снимите 4 маленьких винта за нижней частью панели

Снимите винты с верхней стороны (некоторые маркеры могут отсутствовать)

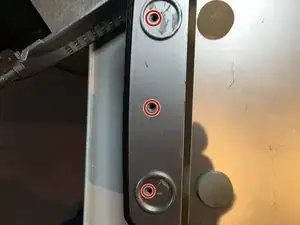

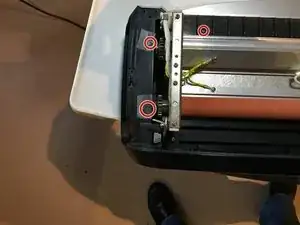

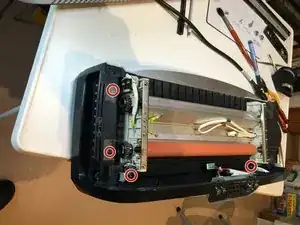

Переверните ламиниратор дном вверх и снимите 6 нижних винтов

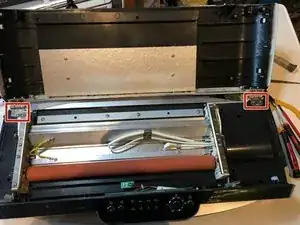

После удаления всех винтов внутренняя крышка может быть приподнята

Снимите панели со светодиодом перед оранжевым валом (извините, фото нет).

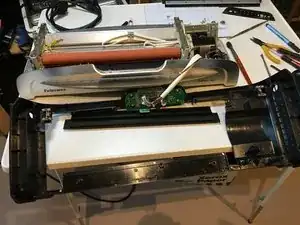

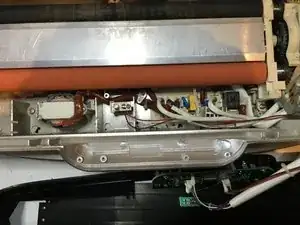

Теперь у вас есть доступ внутрь

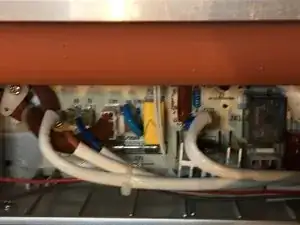

Для измерения сопротивления нагревательных резисторов отсоедините коричневый и синий провода, идущие к узлу валов. Не трогайте провода, идущие от сетевого кабеля и микровыключателей.

Результаты омметра:

80 Ом: всё в порядке

340–350 Ом: основной нагревательный контур (над и под чёрными валиками) разомкнут

100 Ом: предварительный нагрев (горизонтально между оранжевым и чёрным валиками) разомкнут

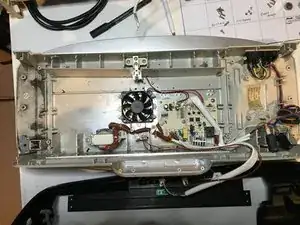

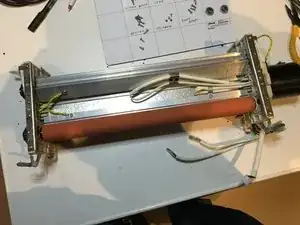

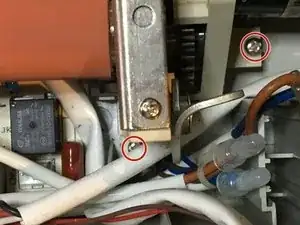

Шесть винтов крепят мотор и нагревательный блок к нижней части. (на фото видно только два). Снимите их и поднимите узел.

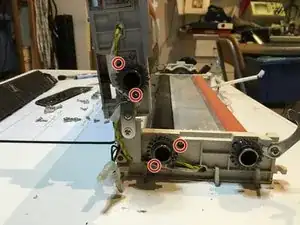

Нагревательные элементы закреплены слева и справа двумя винтами

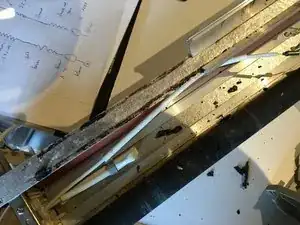

Резистор можно выдвинуть.

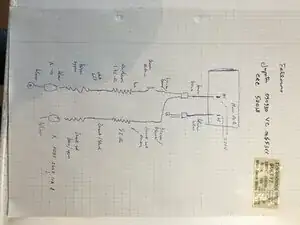

Эта схема помогает определить неисправный резистор.

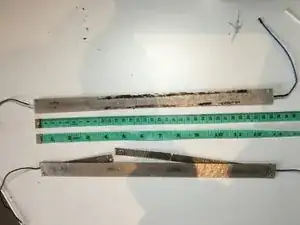

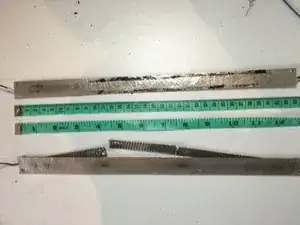

Мне не удалось найти запасные резисторы. Но поскольку у меня было два одинаковых ламиниратора, оба с повреждённым резистором над верхним чёрным валом, ремонт был возможен.

Буду благодарен, если кто-то укажет поставщика этих запасных частей
