Снятие печатной платы I/O/обработки Behringer Powerplay P16-M
На плате I/O и обработки P16-M размещены компоненты аудиообработки, аудиоразъемы и другие коннекторы. Возможно, вам потребуется извлечь ее для замены поврежденных разъемов.
Шаг 1

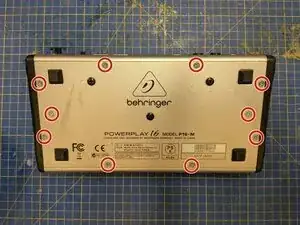

Удалите 10 винтов Phillips #2 по периметру нижней крышки.
Некоторые из этих винтов длиннее других, поэтому стоит отследить, откуда каждый взят.

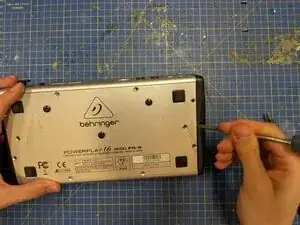

Используйте лопатку или плоскую отвертку, чтобы освободить нижнюю крышку.
Шаг 2

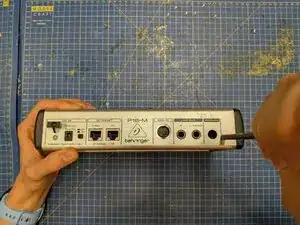

Снимите два серебряных винта Phillips #2 с задней крышки.

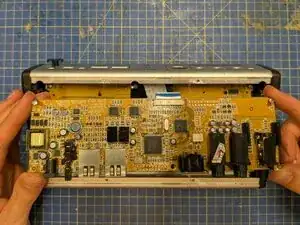

Поставив P16-M лицом вниз на стол, осторожно вытяните печатную плату от задней крышки, чтобы освободить коннекторы от их слотов, а затем аккуратно извлеките ее из корпуса.
Шаг 3

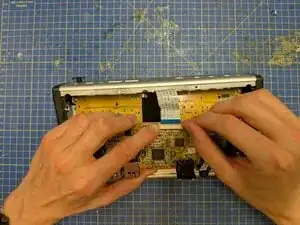

Нажмите на пластиковые вкладки с обеих сторон шлейфа, чтобы освободить шлейф.
Потяните за шлейф, чтобы удалить его. Это должно требовать минимального усилия.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
