Замена внешнего корпуса консоли Nintendo Wii U
Используйте это руководство, чтобы снять внешний корпус Nintendo Wii U и получить доступ к DVD-приводу.
Шаг 1

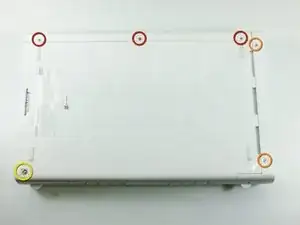

Положив консоль дном вверх, снимите следующие 6 винтов, скрытые под белыми квадратными наклейками:
Три винта Phillips #000, 5,1 мм
Два винта Tri-wing Y0, 6,1 мм
Один винт Tri-wing Y1, 13,2 мм
Шаг 2

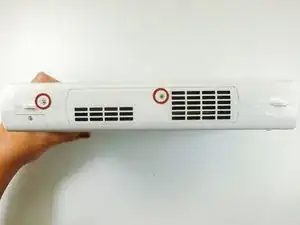

Поверните консоль на 180 градусов так, чтобы вентиляционные отверстия были обращены к вам.
Снимите два винта Phillips #00, 7,1 мм.
Шаг 3

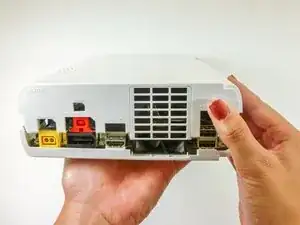

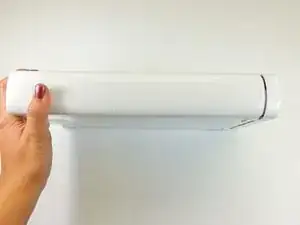

На стороне, противоположной вентиляционным отверстиям, сдвиньте переднюю панель крышки к задней части консоли и потяните вверх, чтобы освободить её.
Шаг 4

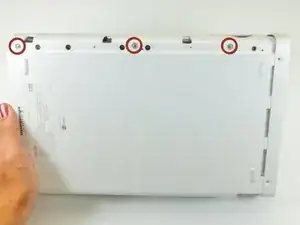

На нижней части консоли под ранее снятой передней панелью снимите три винта Tri-wing Y1, 13,2 мм.
Шаг 5

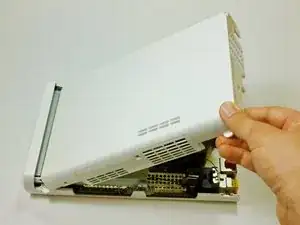

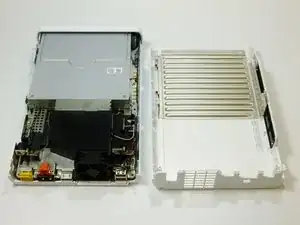

На задней части консоли поднимите и отведите основную верхнюю крышку, чтобы освободить её.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
