Замена кнопок Game Boy Advance

Перед началом работ переведите переключатель питания в положение OFF и отсоедините все кабели.

Если в приставке вставлен картридж, извлеките его.

Поскольку при ремонте Game Boy большую часть времени будет лежать экраном вниз, рассмотрите возможность размещения его на чистой ткани для защиты.

Освободите защёлку крышки батарейного отсека пальцем и отведите крышку от Game Boy, чтобы снять её.

При сборке вставьте выступы на нижнем ребре крышки в соответствующие вырезы и защёлкните крышку на место.

Извлеките две батареи AA.

Если металлические контактные клеммы покрыты коррозией, следуйте этому руководству для их очистки.

При установке батарей ориентируйтесь по схеме в гнезде батарей.

Удалите семь винтов, фиксирующих заднюю панель:

Шесть 9.4 мм длинных винтов с трёхлучевым шлицем Y0

Один 8.5 мм длинный винт JIS 1

В крайнем случае можно попробовать использовать не-iFixit Phillips-отвёртку, но вы рискуете повредить или сорвать винты. Надавливайте на отвёртку и поворачивайте медленно.

Поднимите заднюю панель строго вверх и снимите её.

При сборке плотно сожмите панель по краям и убедитесь, что плечевые кнопки и бамперы правильно установлены без больших зазоров. Аккуратно проверьте кнопки, чтобы убедиться, что всё работает как следует.

Поднимите плечевые кнопки (то есть L и R) строго вверх, чтобы снять их.

При сборке:

Поскольку Game Boy лежит вверх дном, кнопка L будет на вашей правой стороне, а кнопка R — на вашей левой стороне.

Вставьте кнопки на место, убедившись, что штифт на кнопке входит в круглой вырез и сама кнопка расположена над механизмом кнопки.

Плечевые кнопки располагаются по внутреннему краю боковых бамперов.

Осторожно проверьте кнопки, чтобы убедиться, что они работают правильно. Если нет, переставьте их и убедитесь, что металлические рычаги не застряли в неправильном положении под платой.

Снимите боковые бамперы.

Снимите кожух переключателя питания.

При сборке убедитесь, что кожух переключателя правильно зафиксирован вокруг рычага механизма переключателя.

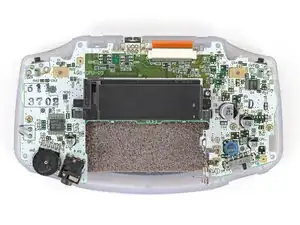

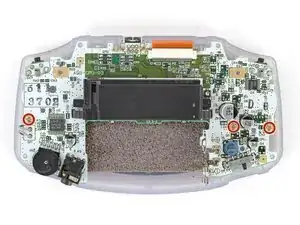

Используйте отвертку JIS 1, чтобы снять три 7 мм винта, крепящие материнскую плату.

Будьте осторожны, чтобы не натянуть кабель экрана, который соединяет материнскую плату.

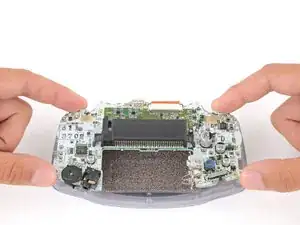

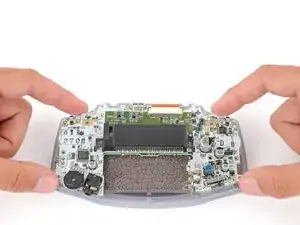

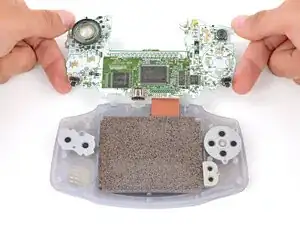

Аккуратно переверните материнскую плату через верхний край Game Boy и положите её на рабочую поверхность.

При сборке убедитесь, что динамик правильно вставлен в своё круглое гнездо (включая маленький выступ внизу) при опускании материнской платы на место.

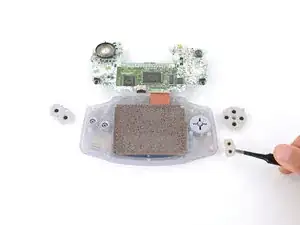

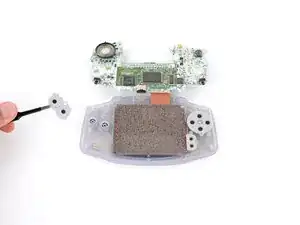

С помощью пинцета или пальцев снимите три силиконовые прокладки, накрывающие кнопки (A и B, крестовину и Start/Select).

Если какие‑то прокладки отсутствуют, они могут быть прилипшими к соответствующему месту на материнской плате.

При сборке вручную нажмите каждую прокладку на место, используя направляющие штифты для правильной ориентации.

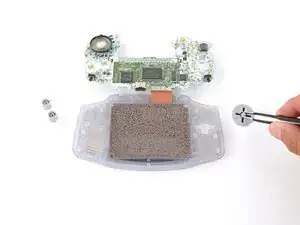

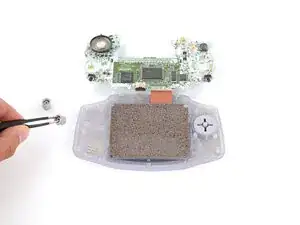

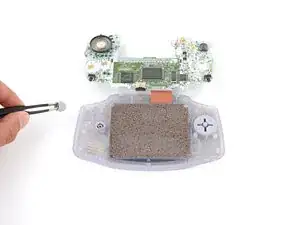

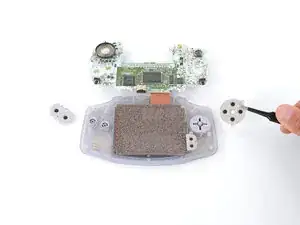

С помощью пинцета или пальцев снимите кнопки (A и B, а также крестовину).

Кнопки Start/Select являются частью силиконовой прокладки — дополнительных кнопок для их снятия нет.

При повторной установке кнопок действий учитывайте, что каждая кнопка имеет уникальную форму посадочного места и определённую ориентацию.
