Замена вентилятора Nintendo Wii U

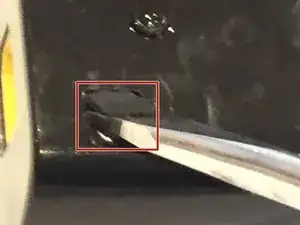

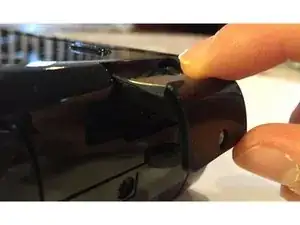

Используя плоскую отвертку, лопатку или пинцет, снимите наклейки, закрывающие винты на дне Wii U и на боковой панели Wii U.

Не пытайтесь использовать ногти. Это только причинит боль.

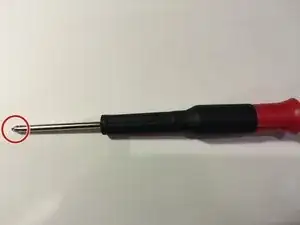

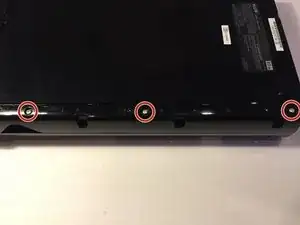

Выверните три винта с крестовой головкой при помощи крестовой отвертки #00.

Выверните три винта Tri-Wing при помощи отвертки Y1 Tri-Wing.

Чтобы снять батарейку, выкрутите винт, удерживающий её на месте, крестовой отверткой #00.

Затем вытяните батарейку.

После сборки Wii U может потребоваться установить дату и время.

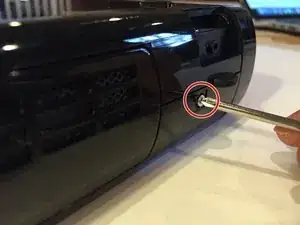

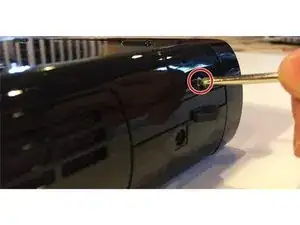

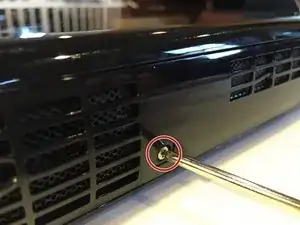

Выверните два винта на боковой панели Wii U рядом с вентиляционными отверстиями крестовой отверткой #00.

EDIT 9/26/16: Эти винты тоже закрыты наклейками. Снимите их.

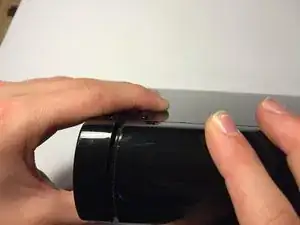

Сдвиньте боковую крышку вправо.

Снимите боковую крышку.

Выверните три винта Tri-Wing при помощи отвертки Y1 Tri-Wing.

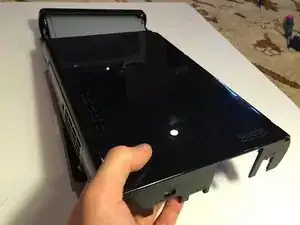

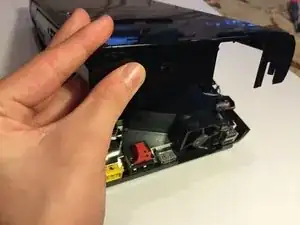

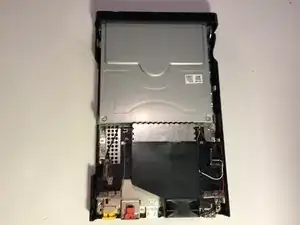

Поднимите верхнюю крышку.

Потяните верхнюю крышку на себя.

Сначала не поднимайте верхнюю крышку полностью! Убедитесь, что тянете её на себя (показано на фото №2 и в видео в следующем шаге), затем поднимите её полностью. Если не снимать крышку таким образом, Вы можете повредить устройство.

Видео снятия верхней крышки.

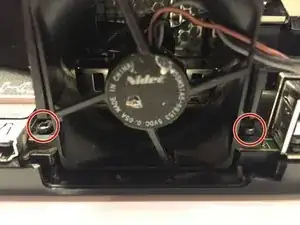

Выверните два крестовых винта, фиксирующие вентилятор, крестовой отверткой #00.

Используйте магнит или магнитную отвертку, чтобы поднять винты после полного выкручивания, как показано на втором фото.

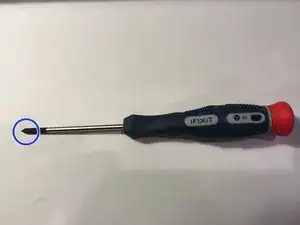

Отвертки с чёрным наконечником обычно магнитны, как показано чёрной стрелкой на втором фото.

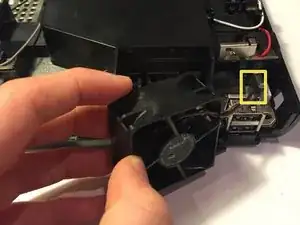

Снимите вентилятор из гнезда.

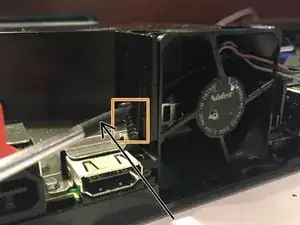

Освободите провода вентилятора из-под зажима (см. жёлтую рамку на фото №3).

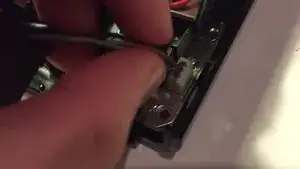

Отключите силовой кабель вентилятора, потянув за его провода.

Не тяните за сам вентилятор.

Не тяните за провода слишком сильно, иначе провода или разъём питания могут сломаться.
