Замена материнской платы Nintendo Wii mini
Это руководство подробно описывает замену материнской платы на Nintendo Wii Mini. Шаги, показанные на изображениях, относятся к процессу разборки, а замена и сборка выполняются путем простого повторения шагов в обратном порядке.
При работе с хрупкой электроникой рекомендуется использовать антистатический браслет.
Замена материнской платы может потребоваться, если в вашей Wii Mini наблюдаются следующие симптомы: Wii не включается или не запускается после того, как было установлено, что блок питания исправен.
Шаг 1
Снимите две резиновые ножки на задней части консоли, чтобы открыть скрытые винты.
Выверните четыре винта Phillips #0 длиной 6 мм.
Шаг 2
Переверните Wii mini лицевой стороной вверх. Затем проведите пластиковым инструментом для вскрытия по среднему краю консоли, чтобы ослабить верхнюю часть.
Аккуратно снимите верхнюю часть консоли и отложите ее в сторону.
Шаг 3
Разверните Wii mini так, чтобы задняя часть устройства была обращена к вам.
С помощью отвертки Phillips #0 выверните два винта длиной 6 мм по обе стороны от кулера.
Вам может понадобиться использовать пинцет, чтобы вытащить винты после того, как они будут ослаблены.
Шаг 4
Пальцами аккуратно потяните верхнюю часть штыревого коннектора прямо вверх, чтобы отсоединить кулер от консоли.
Не раскачивайте коннектор или кабель при извлечении. Это может привести к отсоединению коннектора.
Снимите кулер и отложите его в сторону.
Шаг 5
Пальцами выдвиньте синий ленточный кабель из верхней части платы питания.
С помощью отвертки Phillips #0 выверните два винта длиной 4 мм в верхней и нижней части платы питания.
Шаг 6
Пальцами аккуратно потяните за штыревой коннектор, чтобы отсоединить плату питания от привода дисков.
Шаг 7
Извлеките плату питания из консоли и отложите ее в сторону.
Шаг 8

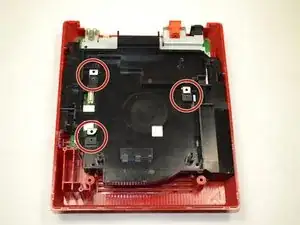

С помощью отвертки Phillips #0 выверните четыре винта длиной 6 мм.
Шаг 9
Извлеките привод дисков из консоли и отложите его в сторону.
Шаг 10

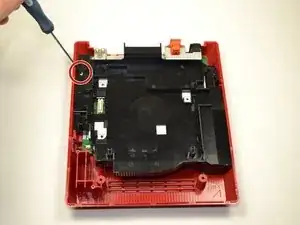

С помощью отвертки Phillips #0 выверните винт длиной 6 мм в верхней части черного лотка.
Шаг 11

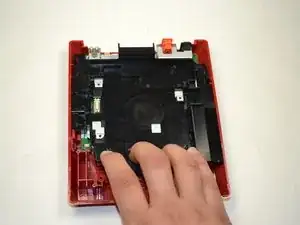

Пальцами потяните черный пластиковый лоток на себя, чтобы ослабить его крепление к консоли.
Прежде чем пытаться извлечь лоток, убедитесь, что черные квадратные детали отделены от металлических квадратных деталей.

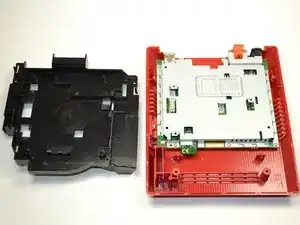

После отделения извлеките пластиковый лоток из консоли и отложите его в сторону.
Попытка удалить лоток до его полного освобождения может привести к повреждению металлических квадратных деталей.
Шаг 12

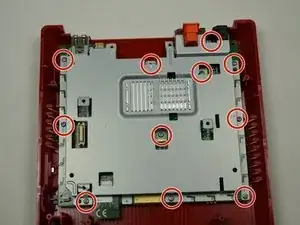

С помощью отвертки Phillips #0 удалите одиннадцать винтов длиной 5 мм, крепящих серебристую металлическую пластину к консоли.
Эти винты обозначены маленькими стрелками на металлической пластине. (См. Фото №2)
Шаг 13

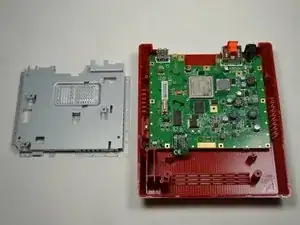

Извлеките металлическую пластину и отложите ее в сторону.
Шаг 14

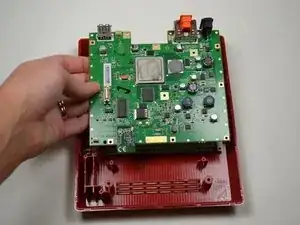

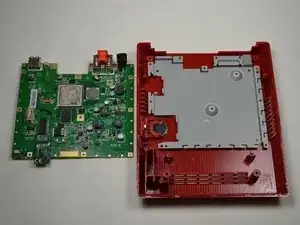

Извлеките материнскую плату и отложите ее в сторону.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
