Замена материнской платы Nintendo Wii 2011

Используя крестовую отвертку Phillips #0, выкрутите один винт на дне устройства.

Вытащите отсек с батареей (показан на третьем фото). Оставьте и батарею, и отсек упорядоченными рядом с местом с выкрученным винтом.

С помощью пинцета снимите три чёрные квадратные наклейки на верхней части консоли, поддев снизу и аккуратно потянув вверх, чтобы обнажить три винта.

Используя крестовую отвертку Phillips #0, выкрутите все три винта 4.1 мм под резиновыми ножками.

Оставьте винты в отверстиях и снимите эту пластину.

Удалите два винта 5.9 мм с помощью крестовой отвертки Phillips #0.

Удалите два винта 8.3 мм с помощью трёхгранной отвертки Y1.

С помощью лопатки снимите две полукруглые наклейки с задней левой стороны Wii.

С помощью пинцета снимите две прямоугольные наклейки, расположенные ближе к передней части Wii. Игнорируйте остальные две полукруглые наклейки.

С помощью трёхгранной отвертки Y1 выкрутите все четыре Y-образных винта на левой торцевой стороне консоли.

Два винта Y 8.3 мм, расположенные ближе к задним портам, потребуют удлинителя для отвертки, чтобы добраться до винтов.

На дне консоли с помощью лопатки снимите одну квадратную резиновую подкладку.

Затем с помощью пинцета снимите три плоские квадратные наклейки, прикрывающие винты.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить три винта.

Используйте трёхгранную отвертку Y1, чтобы выкрутить два винта.

Осторожно снимите переднюю крышку (ту, что с отверстием для дисковода). Вы обнажите красный и чёрный провод.

Сожмите одновременно красный и чёрный провод и потяните перпендикулярно порту. Провод выйдет из разъёма.

Убедитесь, что вы сжимаете оба провода при вытягивании, чтобы не повредить провода.

После снятия передней крышки равномерно потяните за каждый угол, чтобы разъединить левую и правую стороны корпуса.

Этот шаг проще выполнять, если не снимать правую боковую крышку полностью сразу, а постепенно слегка потягивать каждый угол и повторять по мере необходимости, чтобы не погнуть и не повредить внутреннюю металлическую раму.

Удалите четыре винта 9 мм с помощью крестовой отвертки Phillips #0.

Они отличаются от всех остальных винтов тем, что у головки винта встроена шайба.

Для широкой плоской ленты слева от другого провода поднимите защёлку, фиксирующую ленту, и затем аккуратно потяните параллельно дисководу.

Для множества проводов справа от широкой ленты просто потяните параллельно дисководу, чтобы снять их.

Удалите три винта 10 мм с помощью крестовой отвертки Phillips #0.

Поднимите пластиковую деталь и снимите её с устройства.

Удалите восемь винтов 7 мм с помощью крестовой отвертки Phillips #0.

Удалите четыре чёрных винта 10 мм, прикреплённых к чёрным пластиковым рамкам, с помощью крестовой отвертки Phillips #0.

Очень аккуратно снимите чёрные пластиковые крышки.

Будьте осторожны на этом шаге, так как под ними по-прежнему подключены провода к другим компонентам.

После удаления всех серебристых и чёрных винтов 10 мм, закреплённых на рамке консоли, извлеките вентилятор, одновременно сжимая серый и чёрный провода. Отсоедините провода от разъёма.

Если провода не сжать одновременно, увеличивается риск разрыва провода или повреждения правильного соединения с разъёмом.

Осторожно снимите металлическую пластину, закрывающую материнскую плату.

Провода следует аккуратно продеть через отверстие в металлическом корпусе, так как они всё ещё подключены к компонентам под ним.

С помощью крестовой отвертки Phillips #0 отверните четыре винта Phillips длиной 11,3 мм, крепящие радиатор к рамке корпуса и материнской плате.

Снимите радиатор и аккуратно положите его на сухую поверхность.

После снятия радиатора осторожно вытяните материнскую плату с левой стороны корпуса консоли и извлеките её из устройства.

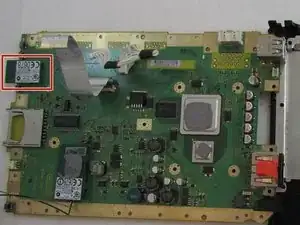

Пальцами аккуратно отсоедините модуль Wi‑Fi от материнской платы.

Пальцами аккуратно приподнимите и снимите модуль Bluetooth с материнской платы.

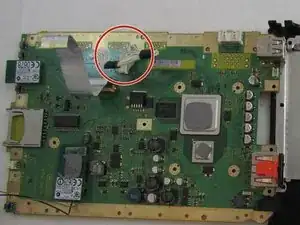

Тяните кабель питания параллельно материнской плате и отсоедините его от устройства.

Поднимите вверх длинный плоский рычаг для кабеля оптического привода и извлеките кабель.

Материнская плата теперь полностью извлечена из устройства.
