Замена материнской платы Nintendo Wii U

Поверните консоль дном вверх и удалите следующие 6 винтов, скрытых под белыми квадратными наклейками:

Три винта Phillips №000 длиной 5,1 мм

Два винта Tri-wing Y0 длиной 6,1 мм

Один винт Tri-wing Y1 длиной 13,2 мм

Поверните консоль на 180 градусов так, чтобы выходные вентиляционные отверстия были обращены к вам.

Удалите два винта Phillips №00 длиной 7,1 мм.

На стороне, противоположной вентиляционным отверстиям, сдвиньте лицевую панель к задней части консоли и потяните вверх, чтобы снять её.

На нижней части консоли под ранее снятой лицевой панелью удалите три винта Tri-wing Y1 длиной 13,2 мм.

На задней части консоли поднимите и снимите основную верхнюю крышку.

Поверните устройство так, чтобы передняя панель была обращена к вам.

С каждой стороны консоли удалите винт Phillips №0 длиной 3,5 мм, который соединяет привод DVD с лицевой панелью.

Поверните устройство так, чтобы передняя панель находилась справа, а лента-перемычка была видна.

Лента-перемычка соединена с системой с помощью фиксатора, который удерживает синюю планку. Поднимите фиксатор, чтобы разблокировать соединение.

Поднимите синюю планку, чтобы освободить ленту-перемычку.

Снимите переднюю лицевую панель.

С каждой стороны DVD-привода удалите два крепёжных винта Phillips №0 длиной 4,6 мм.

Поверните устройство так, чтобы отверстие привода дисков было видно.

На нижней правой стороне дисковода прикреплена лента-перемычка. При неправильном удалении она может порваться.

Поднимите привод дисков из крепления и поверните вправо, чтобы он лёг как книга.

Воспользуйтесь лопаткой, чтобы отсоединить ленту-перемычку.

Удалите привод дисков.

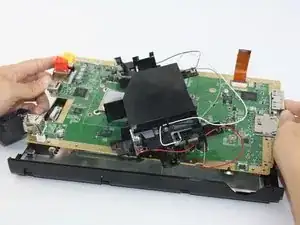

Снимите защитный чёрный пластиковый кожух, открутив крепёжные винты крестовой отвёрткой.

Необходимо аккуратно отодвинуть антенные кабели, чтобы продолжить работу с комфортом.

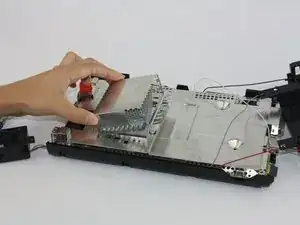

Металлическая крышка не требует откручивания и легко поднимается вверх.

Открутите все винты, расположенные по периметру платы, с помощью крестовой отвёртки (PH1).

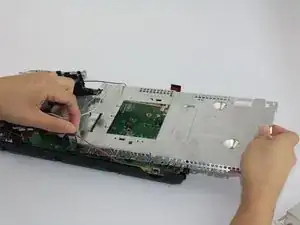

После удаления всех винтов снимите серебристую защитную пластину. Будьте осторожны, чтобы не повредить закреплённые антенные кабели при извлечении пластины.

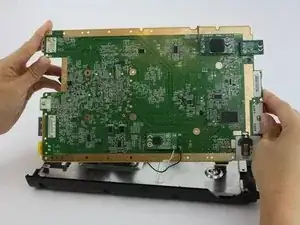

На этом этапе материнская плата легко отделяется от нижнего лотка.
