Замена плат Bluetooth и Wi‑Fi в Nintendo Wii 2011

Используя крестовую отвёртку #0, выкрутите один винт на нижней части устройства.

Вытяните лоток с батареей (на фото третьем). Оставьте и батарею, и лоток упорядоченными сбоку рядом с извлечённым винтом.

С помощью пинцета снимите три чёрные квадратные наклейки на верхней части консоли, поддев снизу и аккуратно потянув вверх, чтобы открыть доступ к трём винтам.

Используя крестовую отвёртку #0, выкрутите все три винта 4.1 мм, находящиеся под резиновыми ножками.

Оставьте винты в отверстиях и снимите эту панель.

Снимите два винта 5.9 мм, используя крестовую отвёртку #0.

Снимите два винта 8.3 мм, используя трёхзубую отвёртку Y1.

С помощью лопатки снимите две полукруглые наклейки со задней левой стороны Wii.

С помощью пинцета снимите две прямоугольные наклейки, расположенные ближе к передней части Wii. Игнорируйте другие две полукруглые наклейки.

Используя трёхзубую отвёртку Y1, выкрутите все четыре Y‑винта на левой боковой стороне консоли.

Два винта 8.3 мм, ближайшие к задним портам, потребуют удлинителя для отвёртки, чтобы добраться до винтов.

На нижней части консоли с помощью лопатки снимите одну квадратную резиновую прокладку.

Затем снимите три плоские квадратные наклейки, покрывающие винты, с помощью пинцета.

С помощью крестовой отвёртки #0 выкрутите три винта.

С помощью трёхзубой отвёртки Y1 выкрутите два винта.

Осторожно снимите переднюю крышку (ту, что с отверстием для дисковода). Вы обнаружите красный и чёрный провода.

Зажмите красный и чёрный провода одновременно и вытяните перпендикулярно разъёму. Провода выйдут из разъёма.

Убедитесь, что вы зажимаете оба провода при вытягивании, чтобы не повредить их.

После снятия передней крышки равномерно потяните за каждый угол, чтобы разъединить левую и правую стороны корпуса.

Этот шаг проще выполнить, если не пытаться сразу полностью снять правую боковую крышку, а потянуть по чуть‑чуть каждый угол и повторять, чтобы не погнуть и не повредить внутреннюю металлическую рамку.

Снимите четыре винта 9 мм, используя крестовую отвёртку #0.

Они отличаются от остальных винтов тем, что у головы винта есть встроенная шайба.

Для широкой плоской ленты слева от другой ленты отогните фиксатор ленты вверх и затем аккуратно потяните параллельно дисководу.

Для множества проводов справа от широкой ленты просто потяните параллельно дисководу, чтобы снять их.

Удалите три винта 10 мм, используя крестовую отвёртку #0.

Поднимите пластиковую деталь и снимите её с устройства.

Удалите восемь винтов 7 мм, используя крестовую отвёртку #0.

Снимите четыре чёрных винта 10 мм, прикреплённых к чёрным пластиковым рамкам, используя крестовую отвёртку #0.

Очень аккуратно снимите чёрные пластиковые крышки.

Будьте осторожны на этом этапе, так как под ними всё ещё присутствуют провода, подключённые к другим компонентам.

После удаления всех серебристых и черных винтов 10 мм, закреплённых на рамке консоли, извлеките вентилятор, одновременно сжав серый и чёрный провода. Отсоедините провода от разъёма.

Если их не снимать одновременно, увеличивается риск обрыва провода или повреждения надёжного соединения с разъёмом.

Осторожно снимите металлическую пластину, закрывающую материнскую плату.

Провода следует аккуратно протянуть через отверстие в металлическом корпусе, так как они по-прежнему подключены к компонентам под ним.

С помощью крестовой отвёртки PH #0 отверните четыре винта Phillips длиной 11,3 мм, крепящие радиатор к рамке корпуса и материнской плате.

Снимите радиатор и аккуратно положите его на сухую поверхность.

После снятия радиатора осторожно вытащите материнскую плату с левой стороны корпуса консоли и извлеките её из устройства.

После получения доступа к платам отвинтите винты 3 мм, удерживающие платы Bluetooth и Wi‑Fi, используя крестовую отвёртку PH #0.

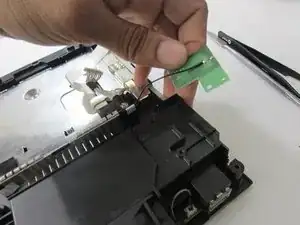

Снимите печатные платы, аккуратно приподняв и оттянув их от устройства.

С помощью паяльного набора нагрейте и снимите припой с проводов, соединяющих платы Bluetooth и Wi‑Fi.

С помощью паяльного набора припаяйте провода обратно в ту же область, откуда они были сняты на плате.

При пайке соблюдайте осторожность, так как паяльник горячий. Если вы не знакомы с пайкой, ознакомьтесь со статьёй по этой теме.
