Замена кабеля данных DVD-привода Nintendo Wii 2011

Отвинтите один винт внизу корпуса с помощью отвертки Phillips #0.

Выньте лоток с батареей (на третьем фото). Уложите батарею и лоток рядом с извлечённым винтом.

Пинцетом снимите три чёрные квадратные наклейки на верхней части консоли, поддевая их снизу и аккуратно тянув вверх, чтобы открыть доступ к трём винтам.

Отверткой Phillips #0 отвинтите все три винта длиной 4,1 мм, расположенные под резиновыми ножками.

Оставьте винты в отверстиях и снимите эту пластину.

Снимите два винта 5,9 мм с помощью отвертки Phillips #0.

Снимите два винта 8,3 мм с помощью трёхгранной отвертки Y1.

С помощью лопатки снимите две полукруглые наклейки с задней левой стороны Wii.

Пинцетом снимите две прямоугольные наклейки, ближайшие к передней части Wii. Игнорируйте остальные две полукруглые наклейки.

Отверткой Y1 снимите все четыре Y-винта на боковой левой стороне консоли.

Два Y-винта 8,3 мм, расположенные ближе к задним портам, требуют удлинителя для отвертки, чтобы достать до винтов.

На нижней части корпуса с помощью лопатки снимите одну квадратную резиновую прокладку.

Затем пинцетом удалите три плоские квадратные наклейки, закрывающие винты.

Отверткой Phillips #0 отвинтите три винта.

Трёхгранной отверткой Y1 отвинтите два винта.

Осторожно снимите переднюю крышку (с отверстием для дисковода). Вы обнажите красный и чёрный провода.

Защипните красный и чёрный провод одновременно и тяните перпендикулярно порту. Провод выйдет из разъёма.

Убедитесь, что защипнули оба провода при вытягивании, чтобы не повредить их.

После снятия передней крышки равномерно потяните за каждый угол, чтобы разъединить левую и правую половины корпуса.

Этот шаг проще выполнять, не стараясь сразу полностью снять правую половину крышки, а поочерёдно тянуть каждый угол небольшими усилиями и повторять, чтобы не деформировать и не повредить внутреннюю металлическую рамку.

Отвинтите четыре винта длиной 9 мм с помощью отвертки Phillips #0.

Они отличаются от остальных тем, что головка винта имеет встроенную шайбу.

Для широкого плоского кабеля слева от другого кабеля переведите фиксатор провода вверх, затем аккуратно вытащите кабель параллельно дисководу.

Для множества проводов справа от широкого кабеля просто потяните параллельно дисководу, чтобы снять их.

Отвинтите три винта 10 мм с помощью отвертки Phillips #0.

Поднимите пластиковую деталь и извлеките её из устройства.

Отвинтите восемь винтов 7 мм с помощью отвертки Phillips #0.

Отвинтите четыре чёрных винта 10 мм, крепящие чёрные пластиковые рамки, с помощью отвертки Phillips #0.

Очень аккуратно снимите чёрные пластиковые крышки.

Будьте внимательны на этом этапе, так как под ними по-прежнему прикреплены провода к другим компонентам.

После удаления всех серебристых и чёрных винтов 10 мм, прикреплённых к раме консоли, снимите вентилятор, защипнув серый и чёрный провода одновременно. Отсоедините провода от разъёма.

Если не отсоединять их одновременно, увеличивается риск разрыва проводов или повреждения разъёма.

Осторожно снимите металлическую пластину, закрывающую материнскую плату.

Провода следует аккуратно протягивать через отверстие в металлическом корпусе, так как они всё ещё подключены к компонентам снизу.

Отвинтите четыре крестообразных винта Phillips длиной 11,3 мм, крепящие радиатор к рамке корпуса и материнской плате, используя отвертку Phillips #0.

Снимите радиатор и аккуратно положите на сухую поверхность.

После снятия радиатора осторожно вытащите материнскую плату с левой стороны корпуса консоли и извлеките её из устройства.

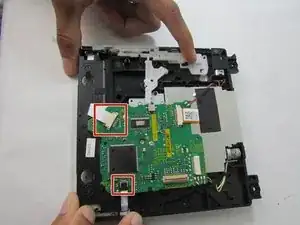

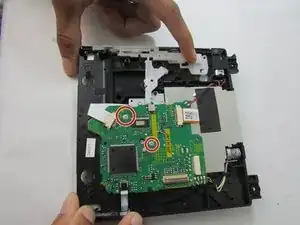

С помощью крестообразной отвертки отвинтите два винта длиной 3 мм.

Снимите плату дискового привода.

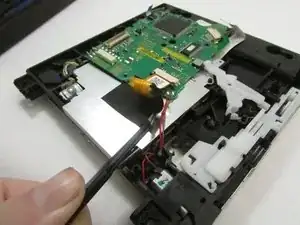

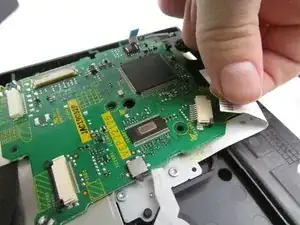

Защипните два кабеля большим и указательным пальцами и потяните каждый кабель прямо из штекерного разъёма.

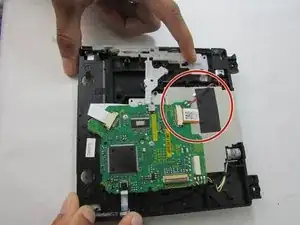

Используйте пинцет, чтобы снять наклейку, удерживающую кабели.

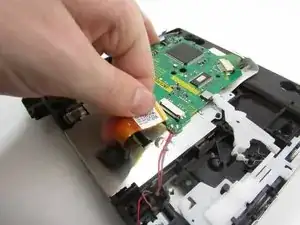

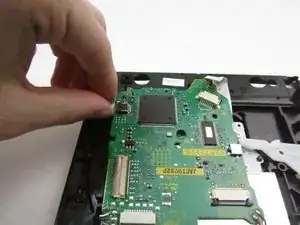

Защипните кабель большим и указательным пальцами и потяните прямо наружу.

Пластину удерживает один винт и четыре защёлки.

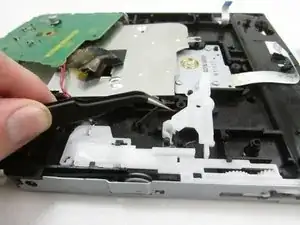

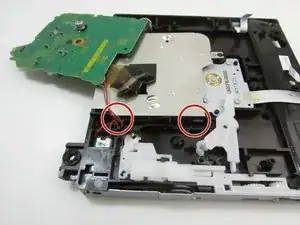

С помощью пинцета подденьте каждую из четырёх защёлок по обеим сторонам металлической пластины.

Одновременно сдвиньте и поднимите металлическую пластину в направлении конца DVD-привода, где расположена плата.

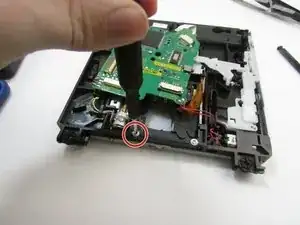

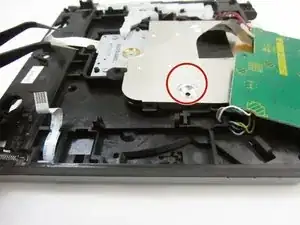

Удалите винт с помощью крестообразной отвертки.

Используйте пинцет, чтобы приподнять пластиковую деталь.

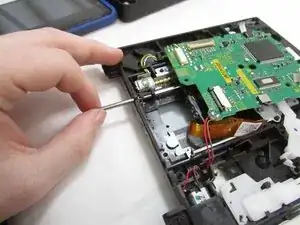

Пальцами вытащите металлический вал.

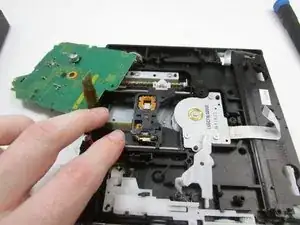

Поднимите оптический привод из дискового привода.

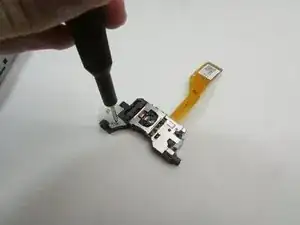

Отвинтите крестообразный винт, закрепляющий белую пластиковую скобу на узле линзы.

Снимите скобу с узла линзы.

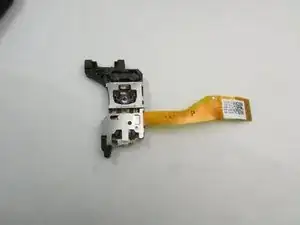

Если вы собираетесь установить новую линзу, убедитесь, что перенесли белую пластиковую скобу и винт на новую лазерную линзу перед установкой.
