Замена дисковода Nintendo Wii mini
Это руководство содержит инструкции по замене дисковода в вашей Nintendo Wii mini, чтобы можно было вставлять игровые диски. Помимо невозможности загрузки диска дисководом, причиной могут быть загрязнение диска и царапины, из-за которых игра может тормозить или изображение становится нечетким. Возможно, потребуется заменить диск. Страница с устранением неполадок даст больше информации по другим проблемам.
Рекомендуется использовать пинцет для работы с мелкими предметами, такими как винты, чтобы предотвратить потерю деталей. Чтобы избежать дополнительных проблем с оборудованием, не трогайте разъемы или кабели при отсоединении вентилятора, так как это может привести к ослаблению разъема.
Шаг 1
Снимите две резиновые ножки на задней части консоли, чтобы открыть скрытые винты.
Удалите четыре винта Phillips #0 длиной 6 мм.
Шаг 2
Поставьте Wii mini в нормальное положение. Проведите пластиковым инструментом для вскрытия по средней кромке консоли, чтобы ослабить верхнюю крышку.
Осторожно поднимите верхнюю крышку консоли и отложите в сторону.
Шаг 3
Поверните Wii mini так, чтобы задняя часть устройства была обращена к вам.

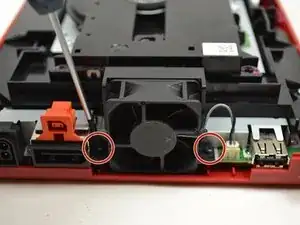

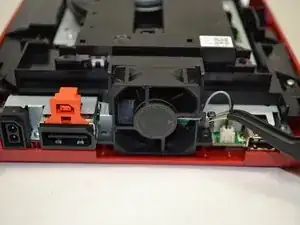

С помощью отвертки Phillips #0 отвинтите по два винта 6 мм по обе стороны от блока вентилятора.
Возможно, потребуется использовать пинцет, чтобы вытащить винты после их ослабления.
Шаг 4

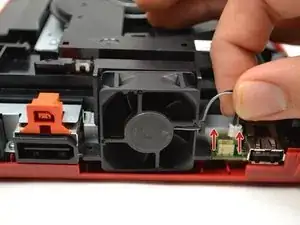

Аккуратно потяните верхнюю часть штекерного разъема пальцами прямо вверх, чтобы отсоединить вентилятор от консоли.
Не расшатывайте разъем или кабель при снятии. Это может привести к ослаблению разъема

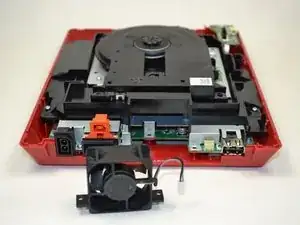

Снимите блок вентилятора и отложите в сторону.
Шаг 5
Пальцами вытяните синий ленточный кабель из верхней части платы питания.
С помощью отвертки Phillips #0 отвинтите два винта 4 мм в верхней и нижней частях платы питания.
Шаг 6
Аккуратно потяните штекерный разъем пальцами, чтобы отключить плату питания от дисковода.
Шаг 7
Поднимите плату питания из консоли и отложите в сторону.
Шаг 8

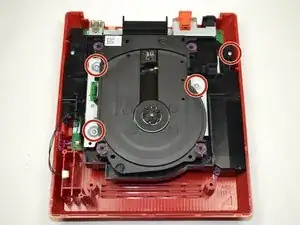

С помощью отвертки Phillips #0 отвинтите четыре винта 6 мм.
Шаг 9

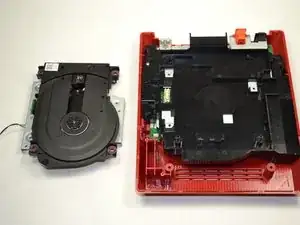

Поднимите дисковод из консоли и отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
