Замена кнопок Nintendo Wii U

Используйте этот справочник для пошаговой инструкции по замене кнопки питания и сопутствующих кнопок на передней панели консоли Wii U.

Шаг 1

Вам сначала нужно найти все винты, спрятанные под черными (или белыми) квадратными наклейками. Они находятся на нижней стороне Wii U.

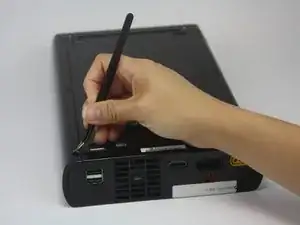

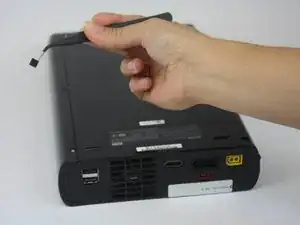

Используйте лопатку, чтобы удалить наклейки, если их трудно снять пальцами.

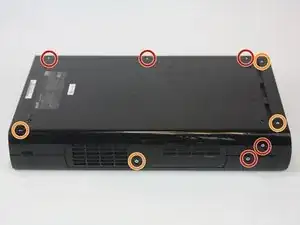

Удалите пять винтов Phillips #0.

Удалите четыре винта Tri-Wing Y1.

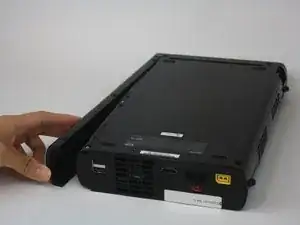

Снимите крышку батареи CMOS с левой стороны консоли.

После снятия крышки удалите три винта Phillips #0.

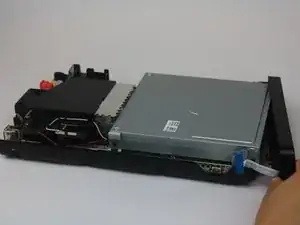

Осторожно приподнимите верхнюю крышку Wii U.

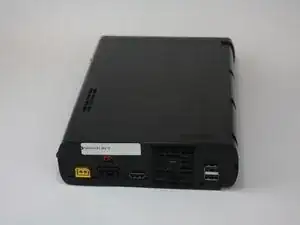

Поверните устройство так, чтобы передняя панель была обращена к вам.

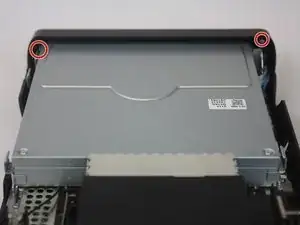

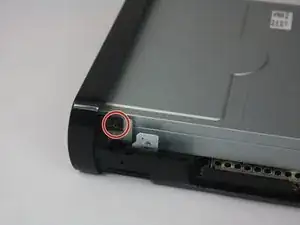

Удалите два винта Phillips #1.

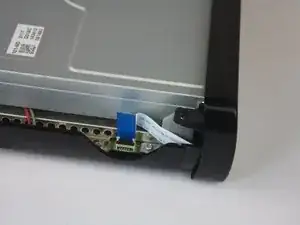

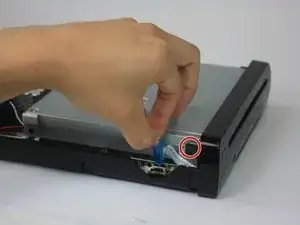

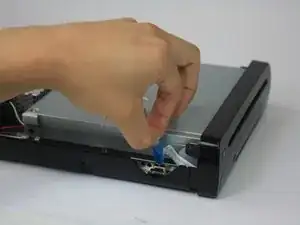

Удалите ленточный кабель и отделите переднюю панель от основной консоли.

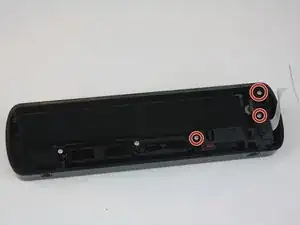

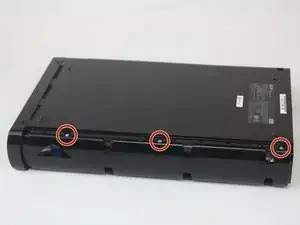

Удалите три винта Phillips #1.

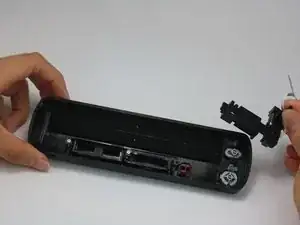

После отвинчивания удалите черные кронштейны, которые удерживают кнопку питания, кнопку извлечения и кнопку синхронизации на месте.

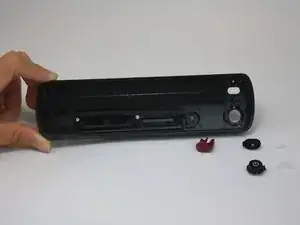

Удалите желаемую кнопку(ы).

Перевод руководства с ifixit.com
