Замена DVD-привода Nintendo Wii U

Положив консоль нижней частью вверх, удалите следующие 6 винтов, скрытых под белыми квадратными наклейками:

Три крестообразных винта Phillips #000 длиной 5.1 мм

Два винта с трехлепестковой головкой Tri-wing Y0 длиной 6.1 мм

Один винт с трехлепестковой головкой Tri-wing Y1 длиной 13.2 мм

Поверните консоль на 180 градусов так, чтобы вентиляционные отверстия были направлены к вам.

Удалите два крестообразных винта Phillips #00 длиной 7.1 мм.

На стороне, противоположной вентиляционным отверстиям, сдвиньте переднюю крышку в направлении задней части консоли и потяните вверх, чтобы освободить её.

На дне консоли под ранее снятой передней крышкой удалите три винта с трехлепестковой головкой Tri-wing Y1 длиной 13.2 мм.

На задней части консоли поднимите и отведите вверх основную верхнюю крышку.

Поверните устройство так, чтобы передняя панель была обращена к вам.

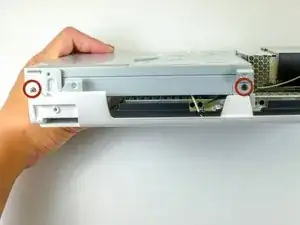

С каждой стороны консоли удалите по одному крестообразному винту Phillips #0 длиной 3.5 мм, соединяющему DVD-привод с передней панелью.

Поверните устройство так, чтобы передняя панель оказалась справа, и виден шлейф.

Шлейф подключён к системе фиксатором, который удерживает синюю защёлку. Поднимите этот фиксатор вверх, чтобы разблокировать его.

Поднимите синюю защёлку, чтобы освободить шлейф.

Снимите переднюю панель.

С каждой стороны DVD-привода удалите по два монтажных крестообразных винта Phillips #0 длиной 4.6 мм.

Поверните устройство так, чтобы был виден слот для диска.

К нижней правой стороне привода прикреплён шлейф. Шлейф может порваться, если его не снимать аккуратно.

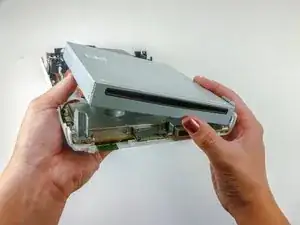

Поднимите привод из крепления и переверните вправо, чтобы он лег как книга.

Используйте лопатку, чтобы освободить шлейф.

Снимите дисковый привод.
