Разборка Nintendo Wii 2011

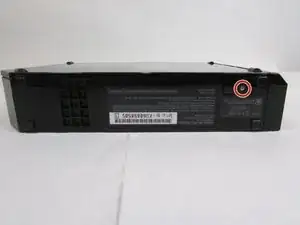

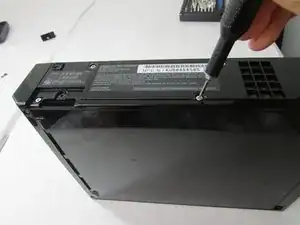

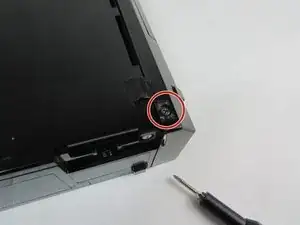

С помощью крестовой отвертки Phillips #0 выкрутите один винт с нижней части устройства.

Выньте отсек с батареей (на третьей фотографии). Оставьте и батарею, и отсек аккуратно на стороне с вывинченным винтом.

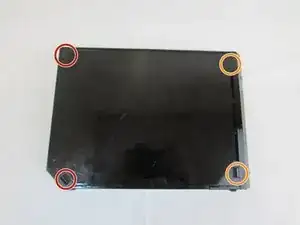

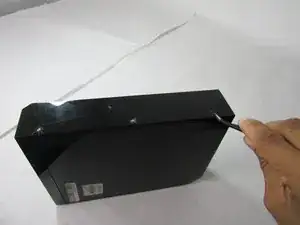

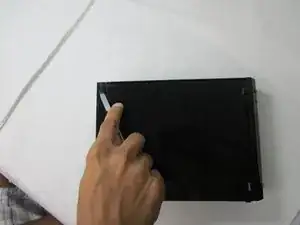

Используйте пинцет, чтобы снять три чёрные квадратные наклейки на верхней части консоли, поддев их снизу и аккуратно потянув вверх, чтобы открыть доступ к трём винтам.

С помощью крестовой отвертки Phillips #0 выкрутите все три винта длиной 4,1 мм, расположенные под резиновыми ножками.

Оставьте винты в отверстиях и снимите эту пластину.

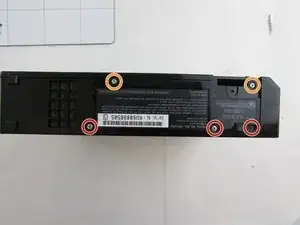

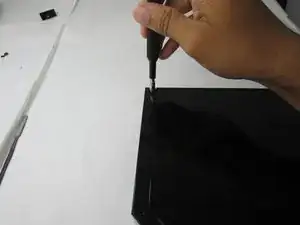

Удалите два винта длиной 5,9 мм с помощью крестовой отвертки Phillips #0.

Удалите два винта длиной 8,3 мм с помощью трёхгранной отвертки Y1.

Снимите две полукруглые наклейки с задней левой стороны Wii с помощью лопатки.

Снимите две прямоугольные наклейки, ближайшие к передней части Wii, с помощью пинцета. Игнорируйте остальные две полукруглые наклейки.

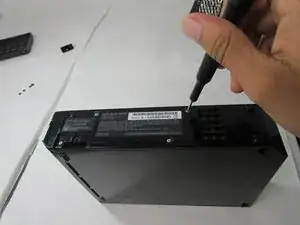

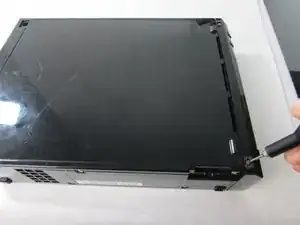

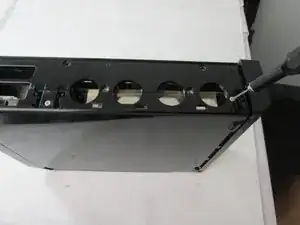

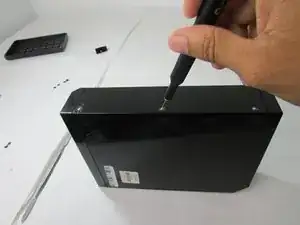

Используйте трёхгранную отвертку Y1, чтобы выкрутить все четыре Y-образных винта на левой стороне консоли.

Два Y-винта 8,3 мм, ближайшие к задним портам, потребуют использования удлинителя для отвертки, чтобы достичь винтов.

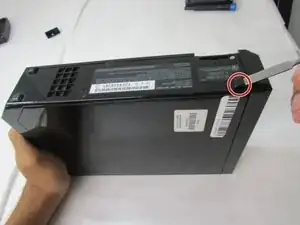

На нижней части консоли с помощью лопатки снимите одну квадратную резиновую подкладку.

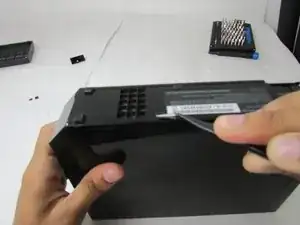

Затем с помощью пинцета снимите три плоские квадратные наклейки, закрывающие винты.

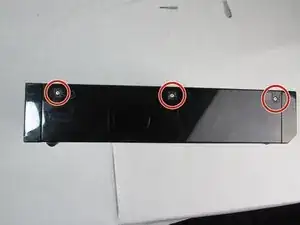

С помощью крестовой отвертки Phillips #0 удалите три винта.

С помощью трёхгранной отвертки Y1 удалите два винта.

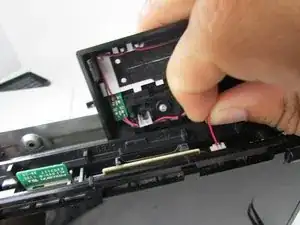

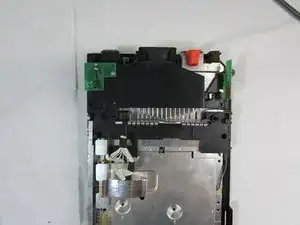

Осторожно снимите переднюю панель (ту, что с отверстием для дисковода). Вы откроете доступ к красному и чёрному проводам.

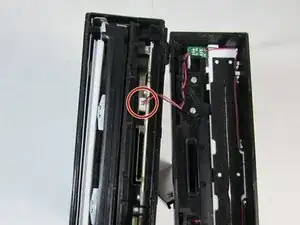

Защипните одновременно красный и чёрный провода и потяните перпендикулярно к порту. Провод выйдет из разъёма.

Убедитесь, что вы захватываете оба провода при вытягивании, чтобы не повредить их.

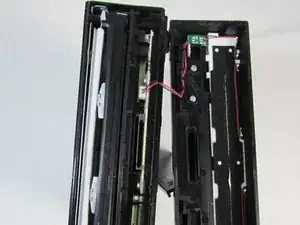

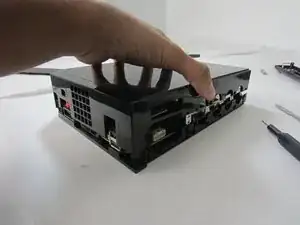

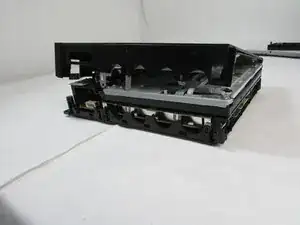

После снятия передней панели равномерно тяните за каждый угол, чтобы разделить левую и правую половины корпуса.

Этот шаг проще выполнять, не снимая сразу правую боковую панель, а потихоньку поддевая каждый угол по чуть-чуть и повторяя, чтобы не согнуть и не повредить внутреннюю металлическую рамку.

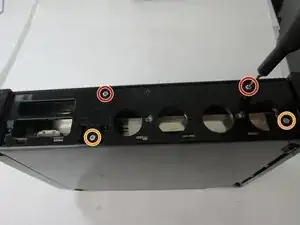

С помощью крестовой отвертки Phillips #0 удалите четыре винта длиной 9 мм.

Они отличаются от остальных винтов тем, что головка винта имеет встроенную шайбу.

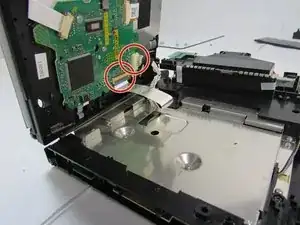

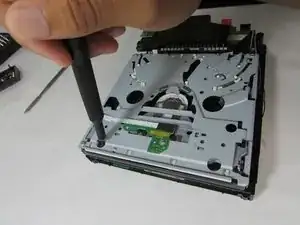

Для широкого плоского шлейфа слева от другого провода поднимите фиксатор шлейфа вверх, затем аккуратно потяните шлейф параллельно дисководу.

Для нескольких проводов справа от широкого шлейфа просто потяните параллельно дисководу, чтобы снять их.

Удалите три винта длиной 10 мм с помощью крестовой отвертки Phillips #0.

Поднимите пластиковую деталь и извлеките её из устройства.

Удалите восемь винтов длиной 7 мм с помощью крестовой отвертки Phillips #0.

Удалите четыре чёрных винта длиной 10 мм, прикреплённых к чёрным пластиковым рамкам, с помощью крестовой отвертки Phillips #0.

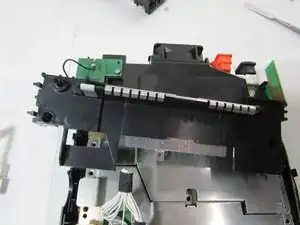

Очень аккуратно снимите чёрные пластиковые крышки.

Будьте осторожны на этом шаге, так как под ними всё ещё прикреплены провода к другим компонентам.

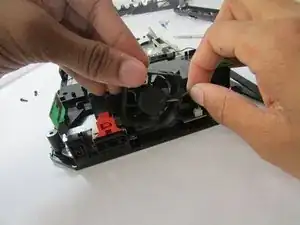

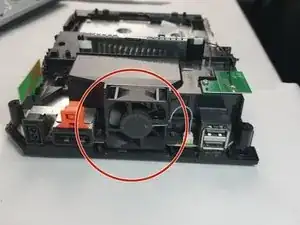

После удаления всех серебристых и чёрных 10 мм винтов, прикреплённых к каркасу консоли, снимите вентилятор, одновременно защипнув серый и чёрный провода. Отсоедините провода от разъёма.

Если их не отнимать одновременно, возрастает риск обрыва провода или повреждения надёжного соединения с разъёмом.

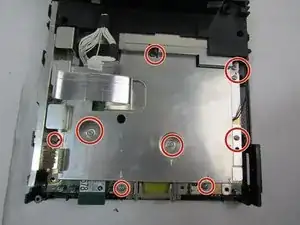

Осторожно снимите металлическую пластину, закрывающую материнскую плату.

Провода следует аккуратно продеть через отверстие в металлическом корпусе, так как они по-прежнему подключены к компонентам под ним.

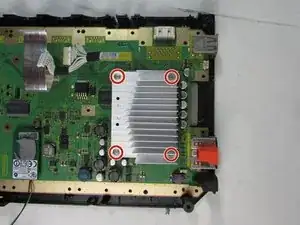

Отверткой Phillips #0 отвинтите четыре филипсовских винта длиной 11,3 мм, крепящие радиатор к каркасу корпуса и материнской плате.

Снимите радиатор и аккуратно положите его на сухую поверхность.

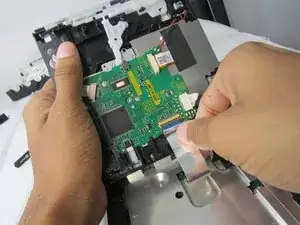

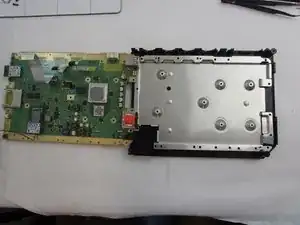

После снятия радиатора осторожно вытащите материнскую плату с левой стороны корпуса консоли и извлеките её из устройства.
