Замена модуля беспроводной связи и Bluetooth в Nintendo Wii U
Используйте это руководство, чтобы узнать, как заменить модули беспроводной локальной сети (LAN) в Nintendo Wii U. Это включает модуль Broadcom 2878D-MICB2 Wireless 2.4GHz и модуль Broadcom 2878D-WINB2 Bluetooth 4.0. Для выполнения инструкции требуется осторожное обращение с печатными платами, внутренними компонентами и клеевыми соединениями при разборке. Использование перечисленных инструментов облегчит выполнение шагов.
Шаг 1

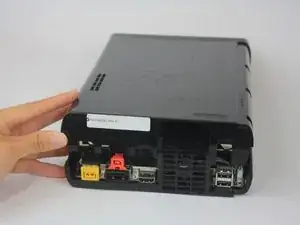

Найдите чёрные или белые наклейки на нижней стороне корпуса. Пластиковая лопатка понадобится, чтобы снять эти наклейки и открыть доступ к 9 винтам.

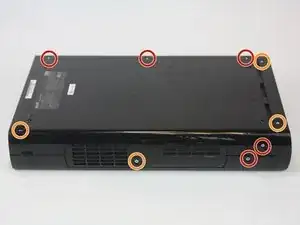

Шаг 2
Удалите пять винтов Phillips #0.
Удалите четыре винта Tri-Wing (Y1).

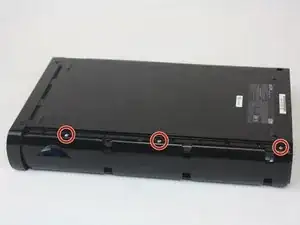

Шаг 3

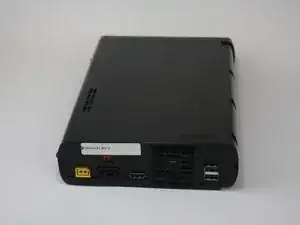

Снимите крышку отсека батареи CMOS на левой стороне консоли.
Удалите три винта Y1 Tri-Wing.

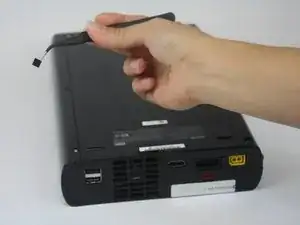

Шаг 4

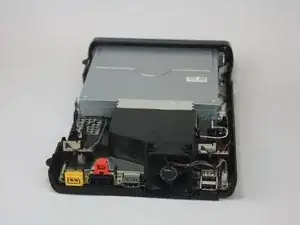

Осторожно приподнимите и снимите верхнюю крышку Wii U.
Шаг 5

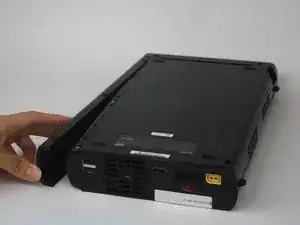

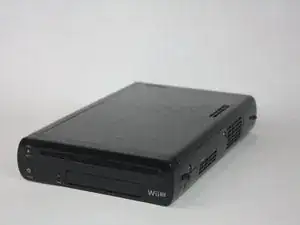

Поверните устройство так, чтобы передняя панель была направлена к вам.

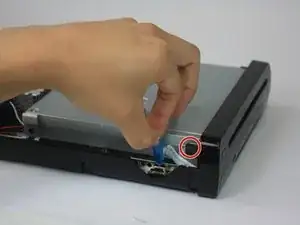

Удалите два винта Phillips #1, соединяющие переднюю панель с каждой стороной устройства.

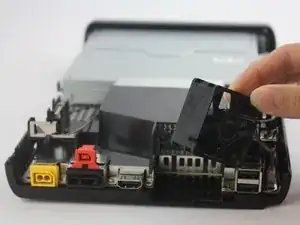

Шаг 6
Отсоедините ленточный кабель от устройства.
Отделите переднюю панель от основной части консоли.
Шаг 7

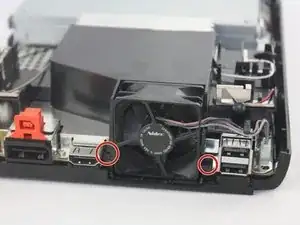

Снимите вентилятор с помощью отвертки Phillips #1, открутив по два крепёжных винта с обеих сторон вентилятора. Провода вентилятора останутся подключёнными к плате, так как он закреплён постоянно.

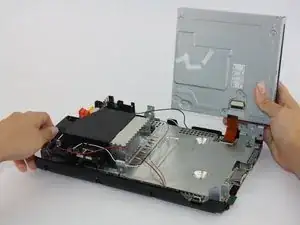

Шаг 8

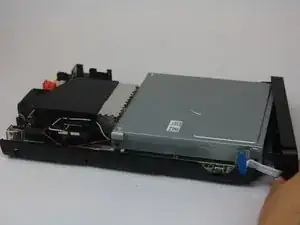

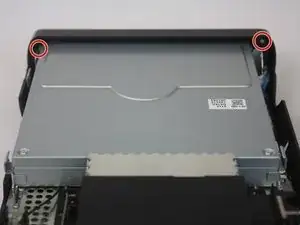

Используя отвертку Phillips #0, выкрутите четыре винта (по два с каждой стороны), крепящие дисковод к корпусу, и снимите дисковод.
Шаг 9

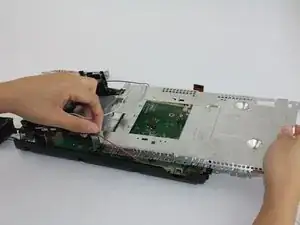

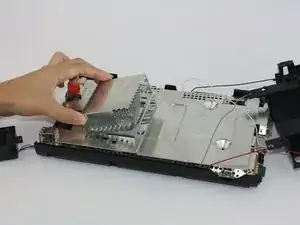

Открутите и снимите радиатор. Для снятия экрана радиатора аккуратно отведите антенные кабели в сторону.
Шаг 10

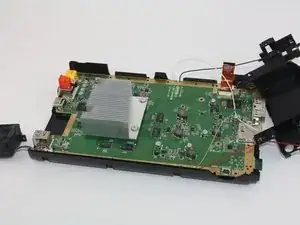

Используя отвертку Phillips #1, выкрутите все винты по периметру, соединяющие внешнюю панель с платой, чтобы вынуть плату из корпуса.

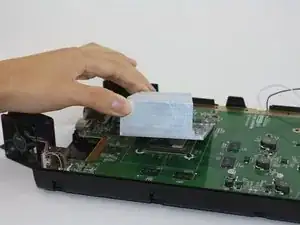

Шаг 11

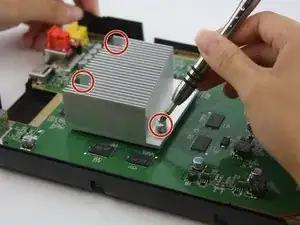

Используя отвертку Phillips #1, выкрутите 4 винта, крепящие радиатор к материнской плате, и снимите радиатор.
Шаг 12

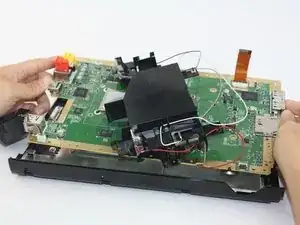

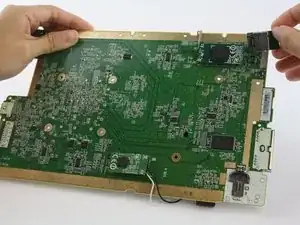

Найдите винты по периметру материнской платы и удалите их с помощью отвертки Phillips #1. После их выкручивания материнская плата должна легко отделиться от нижнего лотка.
После отсоединения материнской платы переверните её, чтобы увидеть модули беспроводной связи.
Шаг 13

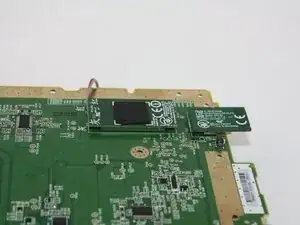

Аккуратно приподнимите модули беспроводной связи, чтобы избежать их повреждения.
Заключение
Для сборки устройства выполните перечисленные шаги в обратном порядке.
Перевод руководства с ifixit.com
