Замена передней панели Nintendo Wii U

С нижней частью консоли вверх, удалите следующие 6 винтов, скрытых под белыми квадратными наклейками:

Три винта Phillips #000 длиной 5.1 мм

Два винта Tri-wing Y0 длиной 6.1 мм

Один винт Tri-wing Y1 длиной 13.2 мм

Поверните консоль на 180 градусов так, чтобы вентиляционные отверстия были направлены к вам.

Удалите два винта Phillips #00 длиной 7.1 мм.

С торца, противоположного вентиляционным отверстиям, сдвиньте накладку крышки назад и поднимите вверх, чтобы освободить её.

На дне консоли под ранее снятой панелью удалите три винта Tri-wing Y1 длиной 13.2 мм.

На задней части консоли поднимите и освободите основную верхнюю крышку.

Поверните устройство так, чтобы передняя панель была обращена к вам.

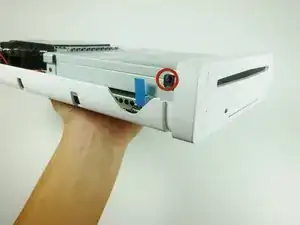

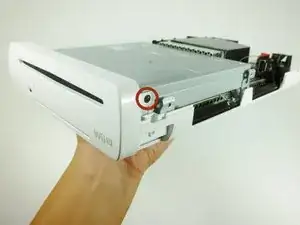

С каждой стороны консоли удалите винт Phillips #0 длиной 3.5 мм, соединяющий DVD-привод с панелью.

Поверните устройство так, чтобы передняя панель находилась справа, а кабель шлейфа был виден.

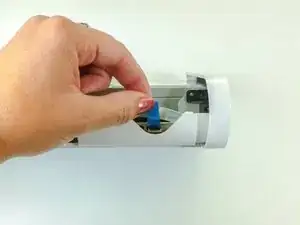

Кабель шлейфа подключен к системе с помощью защелки, которая удерживает в синем язычке. Поднимите эту защелку, чтобы разблокировать её.

Поднимите синий язычок, чтобы освободить кабель шлейфа.

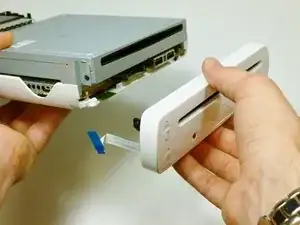

Удалите переднюю панель.
