Замена разъема контроллера ColecoVision
Цель данного руководства — описать шаги по замене или ремонту разъемов контроллера на ColecoVision.
Шаг 1

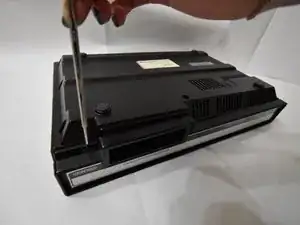

Переверните ColecoVision так, чтобы крепления смотрели вверх.
Снимите восемь винтов 15 мм, удерживающих нижнюю часть ColecoVision, с помощью отвертки Phillips #1.
Шаг 2
Осторожно снимите нижнюю часть ColecoVision с верхней.
Рекомендуется провести металлической лопаткой по краю корпуса для демонтажа нижней части.
Шаг 3

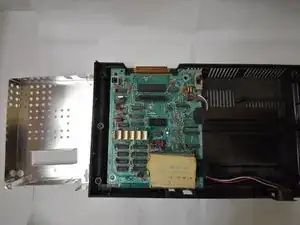

Удалите два винта 15 мм, удерживающих корпус, с помощью отвертки Phillips #1.
Снимите корпус и отложите его в сторону.
Шаг 4
Снимите два винта 15 мм на материнской плате с помощью отвертки Phillips #1.

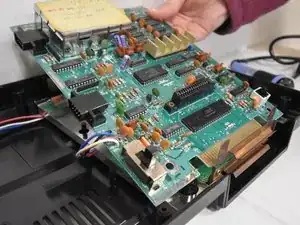

Потяните всю материнскую плату назад и аккуратно поднимите ее.
Шаг 5

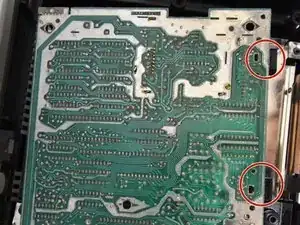

Переверните материнскую плату и найдите два разъема контроллера.

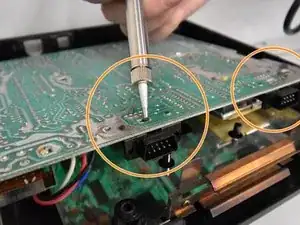

С помощью паяльника отсоберите разъемы контроллера.
Обратитесь к этому руководству по технике пайки для справки.

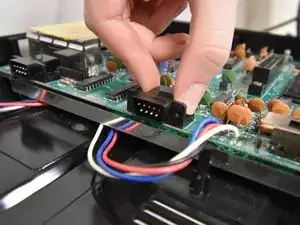

После остывания разъемов контроллера переверните материнскую плату обратно и аккуратно поднимите разъемы для удаления.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
