Замена провода батареи Atari Lynx
Перед началом данного руководства вам может понадобиться опыт в пайке/отпаивании. Если вы не знаете, как это делать, вы можете узнать, нажав на ссылку в шаге 5 (когда вам нужно будет отпаять провода).
Шаг 1
Перед разборкой вашего Atari Lynx, убедитесь, что устройство выключено.
Извлеките игру из консоли, открыв правую защелку и сдвинув игру вправо.
Шаг 2
Удалите четыре винта Philips #1 длиной 35 мм в каждом углу задней панели Atari Lynx.
Сожмите заднюю панель пальцами и поднимите ее от Atari.
Шаг 3
Удалите панель батареи, сжимая стороны пальцами и поднимая ее от Atari.
Убедитесь, что не порвали провода, прикрепленные к панели батареи.
Шаг 4
Удалите панель управления, сжимая стороны пальцами и поднимая ее от Atari.
Убедитесь, что не повредили провод динамика во время снятия панели управления.
Шаг 5

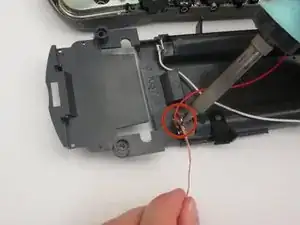

Отпаивайте как черный, так и красный провода, как показано.
Если вам нужна помощь с основами отпаивания, нажмите здесь.
Шаг 6

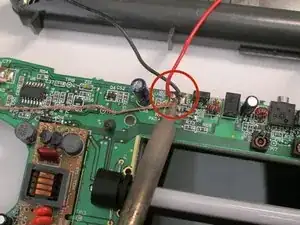

Отпаивайте черный провод, как показано.
Шаг 7

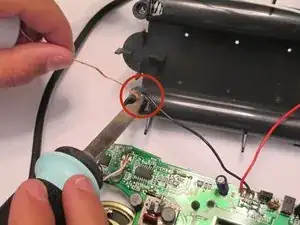

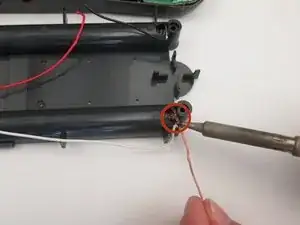

Отпаивайте белый провод, а затем красный провод, как показано.
Шаг 8

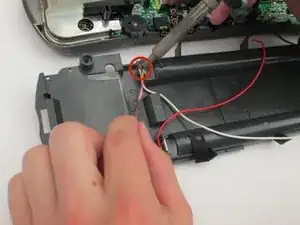

Отпаивайте белый провод, как показано, чтобы батарейный блок мог быть полностью извлечен из устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
