Замена платки Retro-Bit Retro Duo

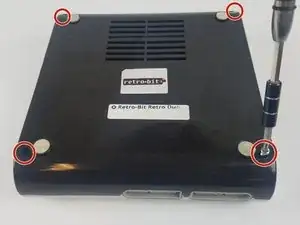

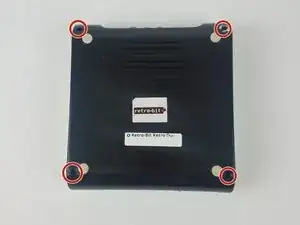

Прижав консоль к поверхности, удалите четыре винта Phillips #2 длиной 12 мм.

Возможно, на одном или нескольких винтах будет наклейка. Просто удалите наклейку перед снятием винтов.

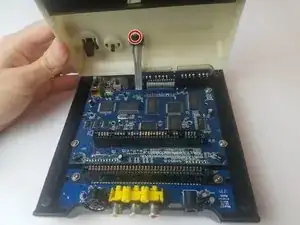

Переверните консоль на её ножки. Осторожно поднимите верхнюю крышку с задней стороны (где находятся порты AV/S и питания).

Чтобы избежать повреждений, не снимайте верхнюю крышку полностью. К основной плате подключена небольшая светодиодная платка.

Удалите один винт платки светодиода длиной 6 мм с головкой Phillips #0.

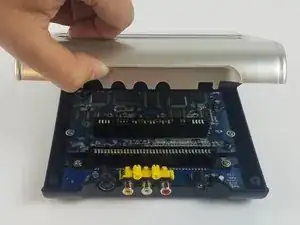

Поднимите верхнюю крышку и отложите в сторону.

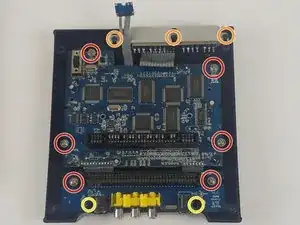

Удалите 11 винтов, удерживающих платы и порты на месте.

Шесть винтов Phillips #2 длиной 11 мм, удерживающих платы.

Три винта Phillips #2 длиной 12 мм, удерживающих порты контроллера.

Два винта Phillips #2 длиной 7 мм, удерживающих задние порты.

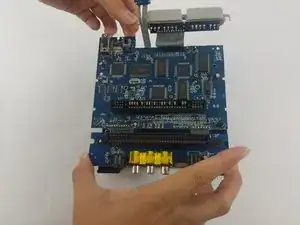

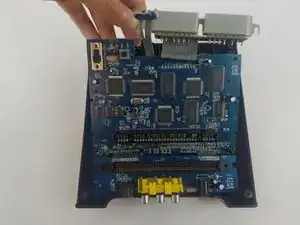

Осторожно поднимите плату, держась за порты AV или контроллера. В качестве альтернативы, можно держать плату за краями.

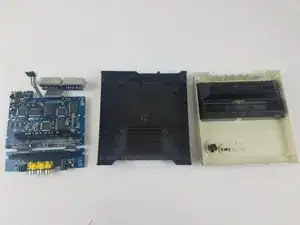

Убедитесь, что плата полностью поднята из нижнего корпуса.

Чтобы избежать повреждений, не касайтесь верхней или нижней сторон платы.
