Замена считывателя картриджей ColecoVision
Цель данного руководства — описать шаги по замене или ремонту считывателя картриджей на ColecoVision.
Шаг 1

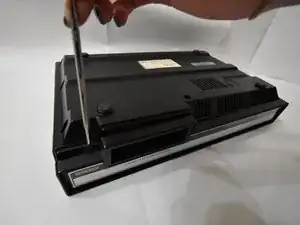

Переверните консоль и удалите восемь винтов Phillips #1 длиной 15 мм.
Шаг 2

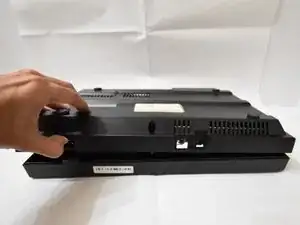

Используйте металлическую лопатку вдоль нижнего края передней панели, чтобы осторожно снять верхнюю часть консоли. Отложите верхнюю часть в сторону.
Шаг 3

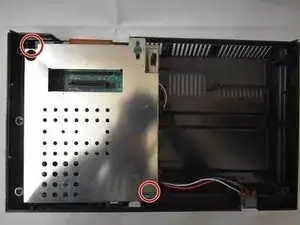

Удалите два винта Phillips #1 длиной 15 мм, удерживающих корпус на месте.

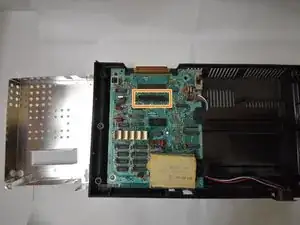

Снимите корпус, чтобы получить доступ к считывателю картриджей.
Шаг 4

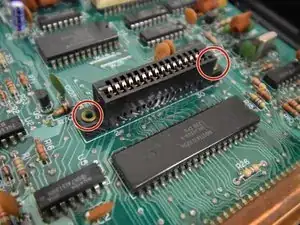

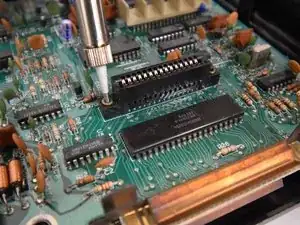

Отпаивайте боковые стороны считывателя картриджей с помощью паяльника и отпаивателя.
Смотрите данное руководство по технике пайки для справки
Терпеливо подождите, пока считыватель картриджей остынет после демонтажа.
Очень важно удалить весь олова с материнской платы и считывателя картриджей, прежде чем поднимать его с материнской платы. Невыполнение этого требования может повредить материнскую плату.

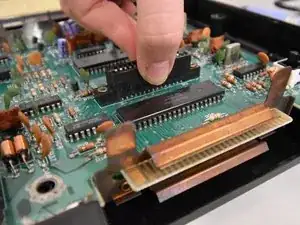

Осторожно поднимите считыватель картриджей. Пластиковая лопатка может быть полезна для легкого извлечения считывателя картриджей.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
