Замена подсветки Atari Lynx
Перед началом этого руководства вам может понадобиться опыт пайки/разпайки. Если вы не знаете, как это делать, вы можете научиться, перейдя по ссылке, указанной в шаге 8 (когда вам нужно будет разпаять подсветку).
Шаг 1
Перед разборкой вашего Atari Lynx убедитесь, что устройство выключено.
Извлеките игру из консоли, открыв правую защёлку и сдвинув игру вправо.
Шаг 2
Удалите четыре винта Phillips #1 длиной 35 мм в каждом углу задней стороны Atari Lynx.
Сожмите заднюю панель пальцами и поднимите её от Atari.
Шаг 3
Удалите батарейный блок, сжав с боков пальцами и подняв его от Atari.
Убедитесь, что не порвали провода, присоединённые к батарейному блоку.
Шаг 4
Удалите панель управления, сжав с боков пальцами и подняв её от Atari.
Убедитесь, что не порвали провод динамика во время снятия панели управления.
Шаг 5
Вытяните плату логики.

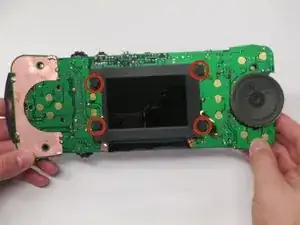

Отведите в стороны четыре резиновые вкладки, фиксирующие экран.
Шаг 6

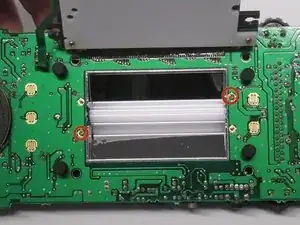

Открутите два винта длиной 10 мм, как показано, с помощью отвертки Phillips #0, чтобы снять экран за подсветкой.
Шаг 7
Переверните материнскую плату и снимите экран за подсветкой.
Шаг 8

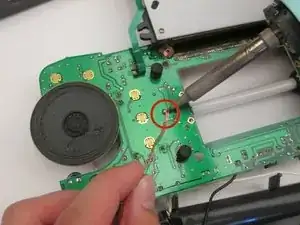

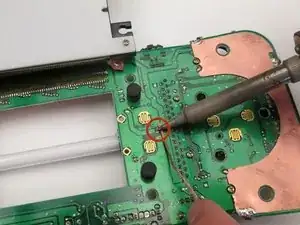

Переверните материнскую плату обратно и разберите два компонента, которые удерживают подсветку на месте.
Если вам нужна помощь с основной разпайкой, нажмите здесь.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
