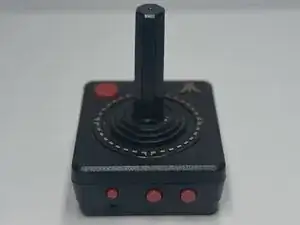

Ремонт платы контроллера Atari Flashback 6
Этот ремонт предназначен для контроллера Atari Flashback 6. Со временем проводка контроллера может изнашиваться и отсоединяться от клемм. В этом руководстве мы покажем, как разобрать, припаяти провода к клемме, а затем собрать контроллер Atari Flashback 6 обратно. Вы можете выполнить все девять шагов при минимальном опыте, если у вас есть подходящие инструменты. Обращайтесь с инструментами, такими как паяльник и канцелярский нож, осторожно, чтобы избежать травм или повреждения контроллера.
Информация о пайке
Перед началом ремонта убедитесь, что извлекли батарейки из контроллера.
Шаг 1
Если в контроллере сейчас находятся батарейки, извлеките их перед началом ремонта.

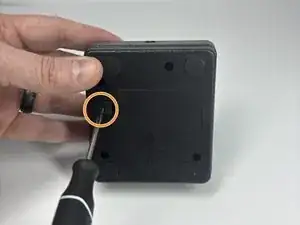

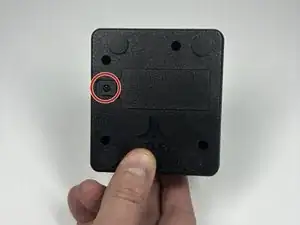

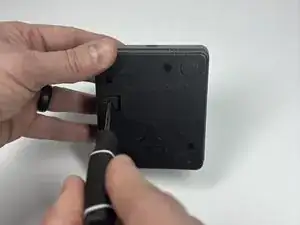

Используйте крестовую отвертку Phillips #1, чтобы отвинтить один винт длиной 1,5 мм, фиксирующий крышку отсека для батареек.
Снимите крышку отсека для батареек.
Нажмите на пружину, контактирующую с отрицательным полюсом батарейки, чтобы извлечь батарейки. Нажмите вниз, затем извлекайте батарейки по одной.
Шаг 2

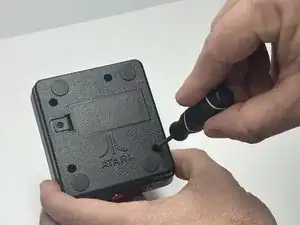

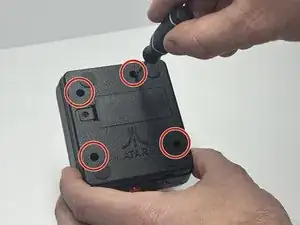

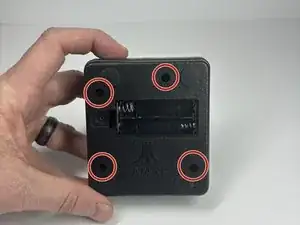

Используйте крестовую отвертку Phillips #1, чтобы вынуть четыре винта 2 мм со дна контроллера Atari.
Шаг 3
Осторожно откройте нижнюю часть корпуса.
Не разрывайте её, так как она соединена шлейфным кабелем с верхней частью корпуса.

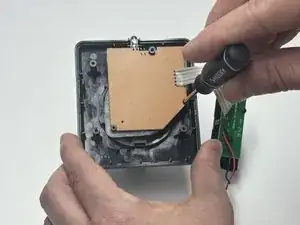

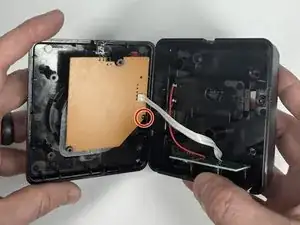

Удалите один винт Phillips #1 длиной 2 мм, фиксирующий материнскую плату к верхней части корпуса.
Используйте пластиковую лопатку для аккуратного извлечения материнской платы из верхней части корпуса.
Будьте осторожны, чтобы не согнуть плату или светодиод.
Шаг 4
Отсоедините плату кнопок от задней панели.

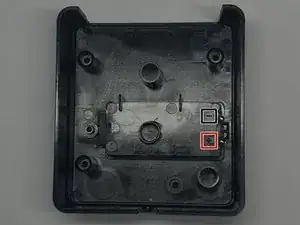

Как и у автомобильного аккумулятора, отрицательный контакт подключён к чёрному проводу, а положительный — к красному проводу.

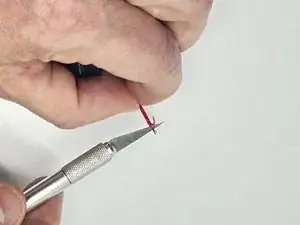

Возможно, потребуется зачистить провода, чтобы оголить внутреннюю медную жилу.
Используйте стриппер для проводов, чтобы оголить внутреннюю жилу и обеспечить надёжное соединение на следующем этапе.
Шаг 5
Использование паяльника может быть опасно. Из‑за высокой температуры соблюдайте осторожность при работе с этим инструментом.

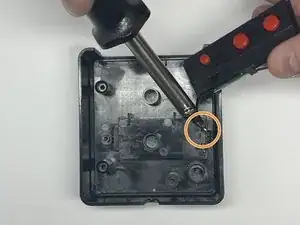

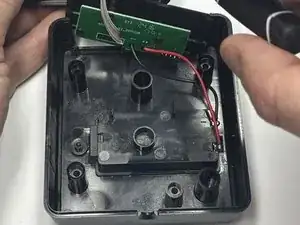

Припаяйте красный провод к положительному контакту, расплавив припой для создания соединения.
Припаяйте чёрный провод к отрицательному контакту, расплавив припой для создания соединения.
Шаг 6

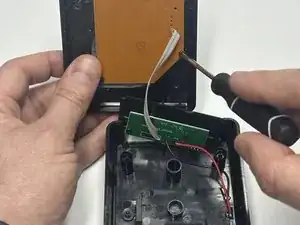

Используйте крестовую отвертку Phillips #1, чтобы вновь установить винт 2 мм, фиксирующий материнскую плату к верхней части корпуса.
Следите, чтобы не тянуть провода, которые теперь припаяны.
Шаг 7

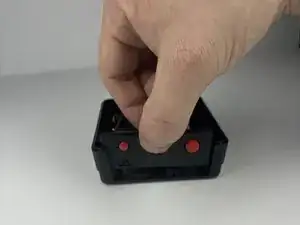

Вставьте переднюю панель обратно в паз внешнего корпуса.
Шаг 8

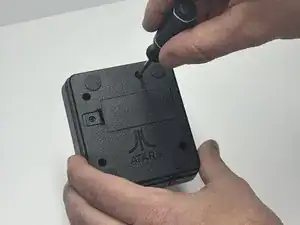

Установите винты Phillips #1 2 мм в заднюю панель для сборки контроллера.
После закрепления задней панели вставьте батарейки и закрутите винт Phillips #1 длиной 1,5 мм.
Шаг 9
Проверьте устройство, сыграв в игру Atari. Если кнопки или рычажок направления не работают, повторите шаги 1–8.
Заключение
После завершения убедитесь, что протестировали контроллер, чтобы подтвердить надёжность соединения.
