Руководство по разборке 3DO FZ-1

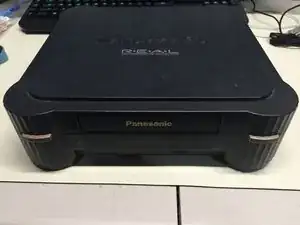

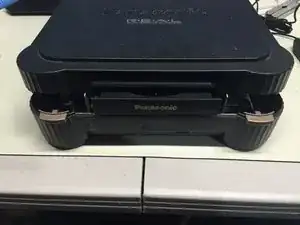

На изображении — передняя часть FZ-1 3DO.

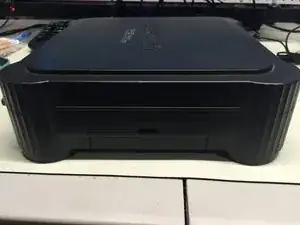

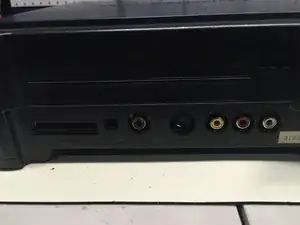

Обратите внимание на разъёмы сзади устройства. Модель FZ-1 оснащена RF-выходом, S-Video и композитным выходом, а также дополнительным разъёмом на задней панели.

Второй, более крупный слот для расширения, расположен на правой стороне устройства.

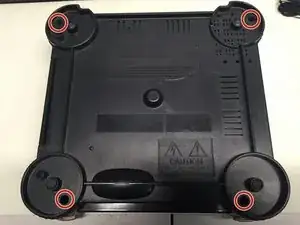

Переверните устройство, чтобы нижняя часть корпуса оказалась сверху, и откроются четыре винта корпуса.

Открутите четыре винта Phillips №2 с корпуса.

После извлечения винтов переверните устройство обратно, удерживая верхнюю и нижнюю части корпуса вместе.

Снимите верхнюю часть корпуса, чтобы получить доступ к внутренним компонентам.

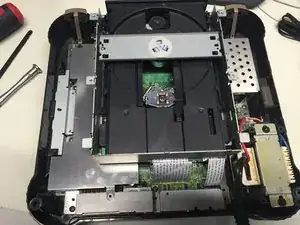

Открутите 2 винта Phillips №1 с задней части защитного кожуха дисковода.

С помощью лопатки аккуратно отогните четыре металлических фиксатора, чтобы снять крышку дисковода.

Открутите 4 винта Phillips №2.

Снимите защитный кожух дисковода и две планки, которые вы только что открутили.

Открутите 5 винтов Phillips №1, крепящих CD-дисковод к материнской плате.

Аккуратно отсоедините два шлейфа, соединяющих дисковод с материнской платой.

Теперь вы можете безопасно извлечь CD-дисковод из корпуса.

Открутите 11 винтов Phillips №1, крепящих металлический экран к материнской плате.

Снимите металлический экран.

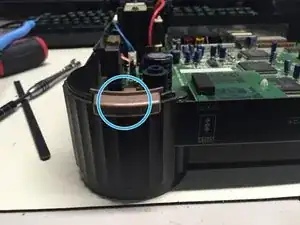

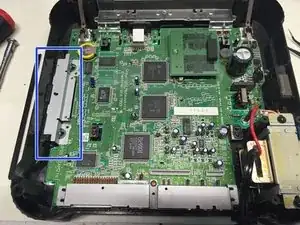

Снимите металлическую крышку с разъёма расширения.

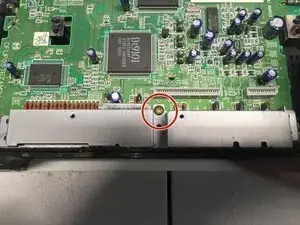

Открутите винт Phillips №1 от задней крышки разъёмов и снимите крышку.

Снимите пластиковую крышку, а также кнопки включения и извлечения, расположенные спереди устройства.

Отключите кабели питания и вентилятора от материнской платы.

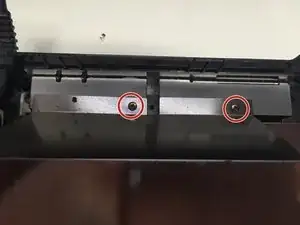

Открутите 2 винта Phillips №2, крепящих блок питания к корпусу.

Электрическая отвёртка удобна для ослабления винтов блока питания на FZ-1.

Извлеките блок питания и вентилятор из корпуса.

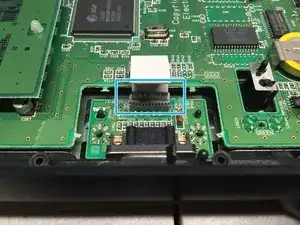

Отключите шлейф, соединяющий материнскую плату с платой портов контроллеров.

Извлеките плату контроллеров и материнскую плату.

Снимите металлический экран с нижней части корпуса. Задача выполнена!
