Замена выключателя питания ColecoVision
Цель этого руководства — описать шаги по замене или ремонту выключателя питания на ColecoVision.
Шаг 1

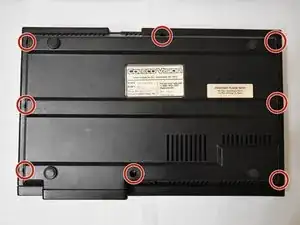

Переверните ColecoVision так, чтобы крепления смотрели вверх.

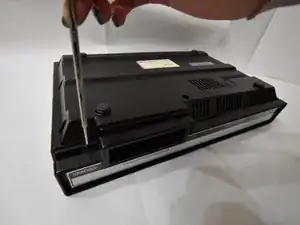

Удалите восемь винтов по 15 мм, удерживающих нижнюю часть ColecoVision, с помощью отвертки Phillips #1.
Шаг 2

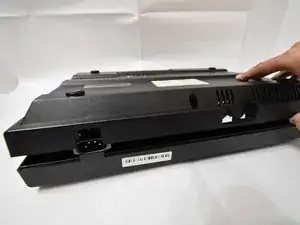

Осторожно снимите нижнюю часть ColecoVision с верхней.
Рекомендую использовать металлическую лопатку по краю корпуса, чтобы снять нижнюю часть.
Шаг 3

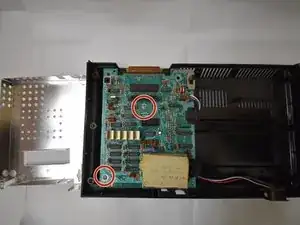

Удалите два винта по 15 мм, удерживающих корпус, с помощью отвертки Phillips #1.
Шаг 4

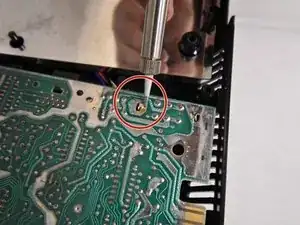

Используя отвертку Phillips #1, удалите два винта по 15 мм на материнской плате.

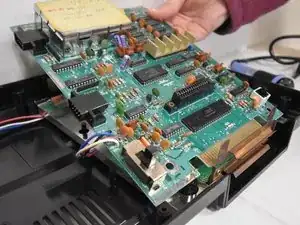

Тяните всю материнскую плату к задней части устройства и осторожно поднимите её.
Шаг 5
Переверните материнскую плату.
Используя паяльник, аккуратно отпаяйте выключатель питания от материнской платы.
Смотрите это руководство по технике пайки для справки.
Шаг 6
Подождите, пока выключатель питания остынет.
Поверните материнскую плату обратно вертикально.

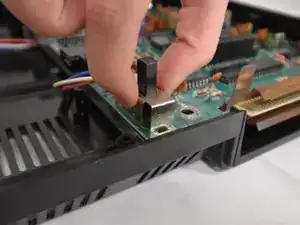

Осторожно поднимите выключатель питания, чтобы полностью удалить его с материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
