Замена кнопок и контактов контроллера Retro-Bit Retro Duo.

Если на контроллере наблюдаются неисправности кнопок, их можно заменить.

Шаг 1

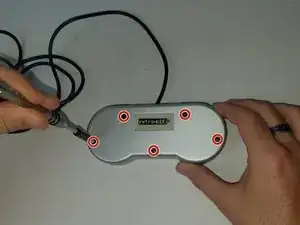

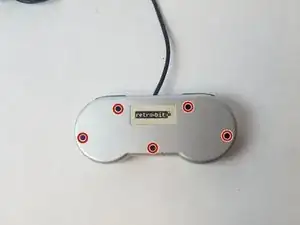

Положив контроллер лицевой стороной вниз, выкрутите пять винтов Phillips #1 длиной 6 мм.

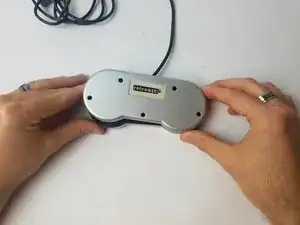

После извлечения винтов аккуратно поднимите корпус контроллера.

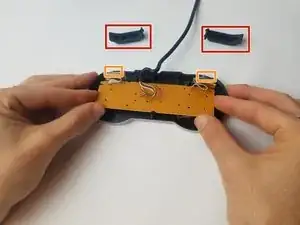

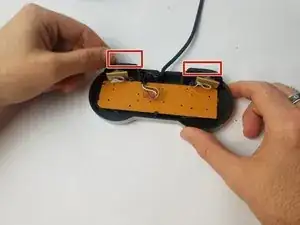

Сожмите верхнюю и нижнюю части плечевых кнопок, затем выньте их.

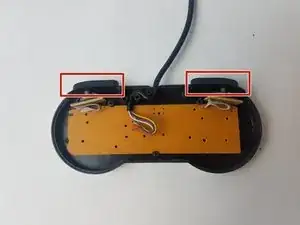

Под каждой плечевой кнопкой находятся небольшие эластичные прокладки. Замените их, если они работают неправильно.

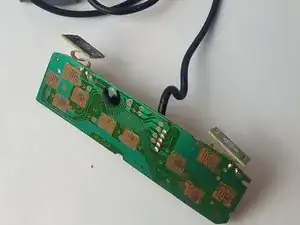

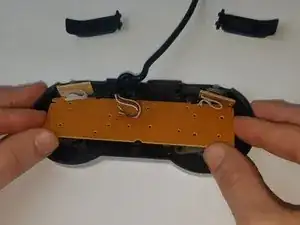

Осторожно поднимите плату из корпуса контроллера.

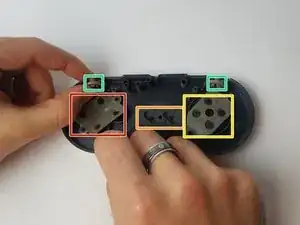

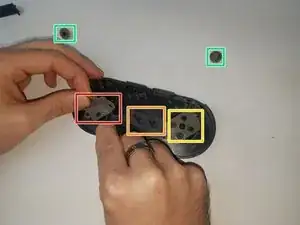

Чтобы заменить подкладку кнопок действий, выньте эту деталь.

Поднимите подкладку кнопок Select и Start.

Если требуется замена крестовины, выньте соответствующую подкладку.

Сожмите и поднимите подкладки плечевых кнопок.

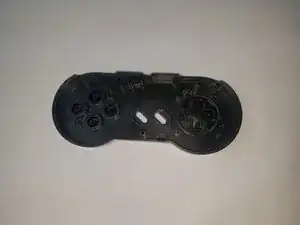

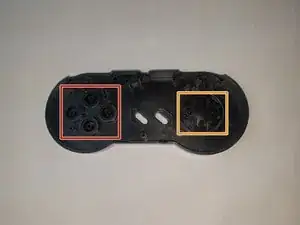

Поддерживая лицевую часть контроллера, толкните кнопки в сторону внутреннего корпуса.

Будьте осторожны. У кнопок есть маленький выступ, удерживающий их на месте.

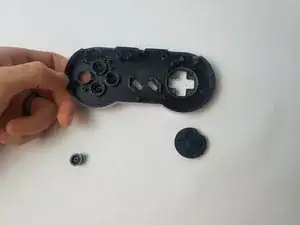

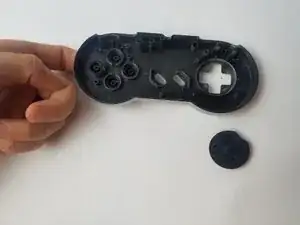

Поддерживая лицевую часть контроллера, толкните крестовину в сторону внутреннего корпуса.

Для сборки устройства выполните эти инструкции в обратном порядке.
