Замена конденсатора Atari
Перед началом этого руководства вам может понадобиться некоторый опыт работы с пайкой/разпайкой. Если вы не знаете, как это делать, вы можете научиться, кликнув по ссылке в шаге 5 (когда вам нужно будет отпаять алюминиевые контактные площадки).
Шаг 1
Перед разборкой Atari Lynx убедитесь, что устройство выключено.
Удалите игру из консоли, открыв правую защёлку и сдвинув игру вправо.
Шаг 2
Удалите четыре винта Phillips #1 длиной 35 мм в каждом углу на задней панели Atari Lynx.
Сожмите заднюю панель пальцами и поднимите её от Atari.
Шаг 3
Удалите панель с батарейками, сжимая боковые стороны пальцами и поднимая её от Atari.
Убедитесь, что не порвали провода, соединенные с панелью батареек.
Шаг 4
Удалите панель управления, сжимая боковые стороны пальцами и поднимая её от Atari.
Убедитесь, что не порвали провод громкоговорителя во время снятия панели управления.
Шаг 5

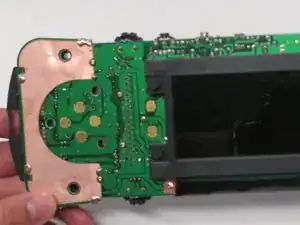

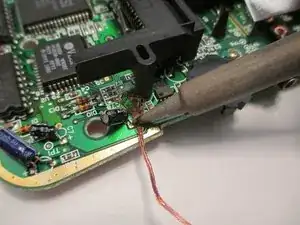

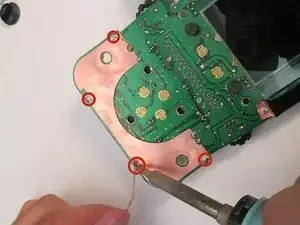

Отпаяйте четыре алюминиевые контактные площадки, а для получения дополнительной информации о пайке нажмите здесь.
Шаг 6

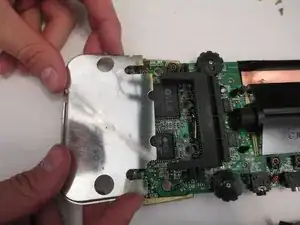

Снимите алюминиевую заднюю защиту, чтобы получить доступ к конденсатору C10.
Шаг 7

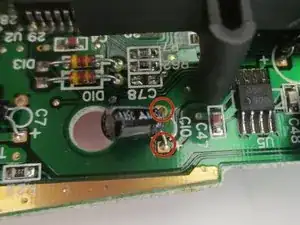

Отпаяйте конденсатор C10.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
