Замена кнопок и D-Pad Atari Lynx

В этом руководстве пошагово показано, как заменить кнопки.

Шаг 1

Перед разборкой Atari Lynx убедитесь, что устройство выключено.

Удалите игру из консоли, открыв правый замок и сдвинув игру вправо.

Удалите четыре винта Phillips #1 длиной 35 мм в каждом углу задней панели Atari Lynx.

Сожмите заднюю панель пальцами и поднимите её от Atari.

Удалите крышку батарейного отсека, сжимая боковые стороны пальцами и поднимая её от Atari.

Убедитесь, что не порвете провода, прикрепленные к крышке батарейного отсека.

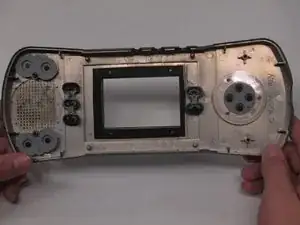

Удалите панель управления, сжимая боковые стороны пальцами и поднимая её от Atari.

Убедитесь, что не повредите провод динамика при снятии панели управления.

Если вы хотите заменить кнопки, кроме D-pad, вы можете поднять их, сжимая боковые стороны пальцами и поднимая от передней панели Atari.

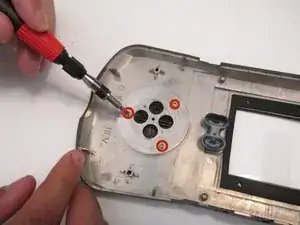

Чтобы удалить D-Pad, открутите три винта Phillips #0 длиной 10 мм вокруг D-Pad.

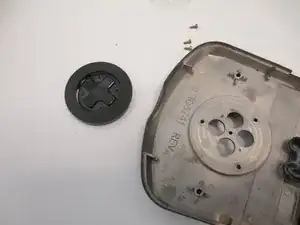

Кнопки должны выпасть, как только винты будут сняты.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
