Замена динамика Atari Lynx
Это руководство покажет вам, как заменить динамик в вашем Atari Lynx. Прежде чем начать, необходимо знать, как паять и распаивать. Инструкция по этим процессам будет предоставлена в следующих шагах. За исключением пайки, большинство шагов должны быть простыми и легкими для выполнения.
Шаг 1
Перед разборкой вашего Atari Lynx убедитесь, что устройство выключено.
Удалите игру из консоли, открыв правую защелку и сдвинув игру вправо.
Шаг 2

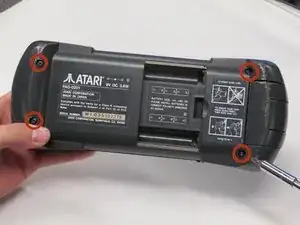

Удалите четыре винта Phillips #1 длиной 35 мм в каждом углу задней панели Atari Lynx.

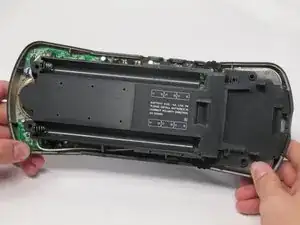

Сжмите заднюю панель пальцами и отведите её от Atari.
Шаг 3

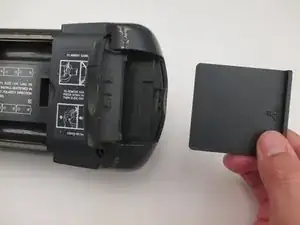

Снимите панель батареи, сжимая боковые части пальцами и поднимая её от Atari.
Убедитесь, что не порвали никакие провода, прикрепленные к панели батареи.
Шаг 4

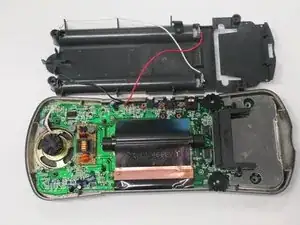

Снимите панель управления, сжимая боковые части пальцами и подняв её от Atari.
Убедитесь, что не порвали провод динамика во время снятия панели управления.
Шаг 5

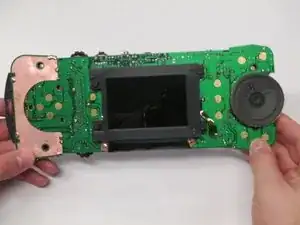

Снимите плату управления из консоли.
Переверните плату управления так, чтобы экран был обращен вниз.
Шаг 6

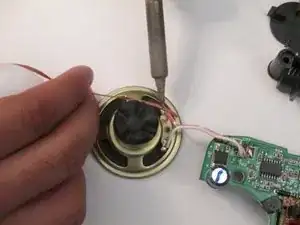

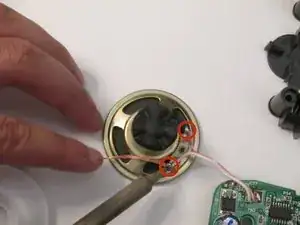

Теперь вам нужно распаять оба провода, подключенные к динамику.
Если у вас возникли трудности с распайкой, нажмите здесь.

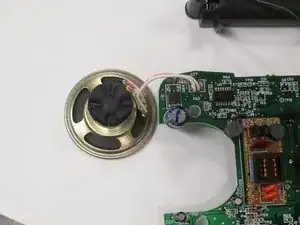

Наконец, припаивайте новый динамик обратно и выполните предыдущие шаги в обратном порядке.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
