Замена печатной платы контроллера ColecoVision

Цель данного руководства - показать пошаговые инструкции по замене печатной платы игрового контроллера ColecoVision.

Шаг 1

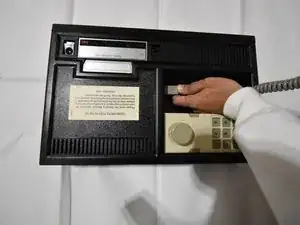

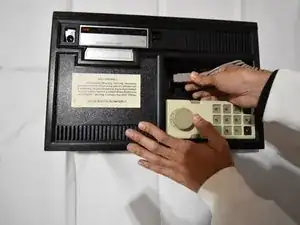

Отключите контроллер от игрового устройства.

Положите контроллер панелью с задней стороны вверх (кнопками вниз).

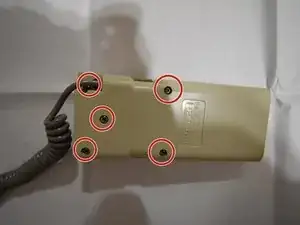

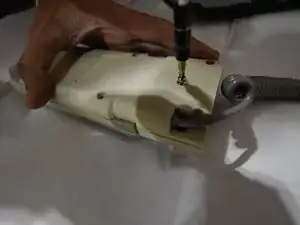

Удалите пять винтов 15 мм на задней панели с помощью отвертки Phillips #1.

Поверните устройство.

Отделите фронтальную панель от остальной части контроллера и отложите в сторону.

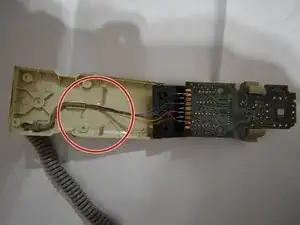

Удалите ленту и провода, удерживающие провода на месте.

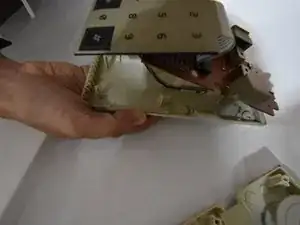

Осторожно поднимите печатную плату из контроллера.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
