Замена материнской платы ColecoVision

Цель этого руководства — пошагово показать, как заменить материнскую плату в ColecoVision.

Шаг 1

Начните с того, что положите консоль лицевой стороной вниз.

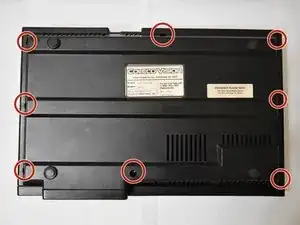

Снимите восемь винтов Phillips #1 длиной 15 мм с нижней части устройства.

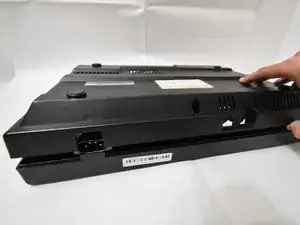

Переверните консоль обратно.

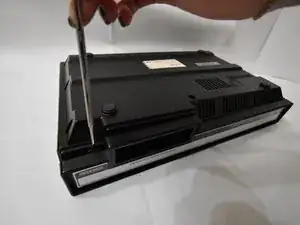

Снимите переднюю панель. Рекомендуется использовать металлическую лопатку вдоль кромки верхней части, чтобы безопасно снять её и отложить в сторону.

Снимите два винта Phillips #1 длиной 15 мм, удерживающие корпус.

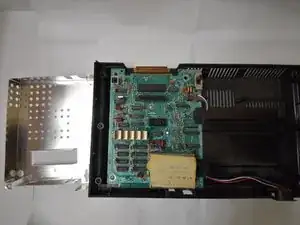

Осторожно поднимите корпус с материнской платы.

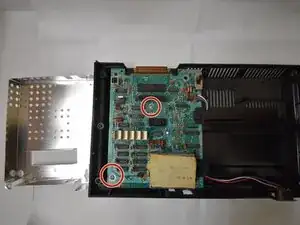

Снимите центральный винт Phillips #1 рядом с гнездом картриджа.

Снимите второй винт Phillips #1 рядом с микросхемами оперативной памяти.

Осторожно поднимите и выньте материнскую плату.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
