Разборка Hyperkin Retron 3

Прежде всего, обязательно отключите как питание, так и AV/S-Video кабели, а также удалите любые игры, которые могут быть подключены к консоли.

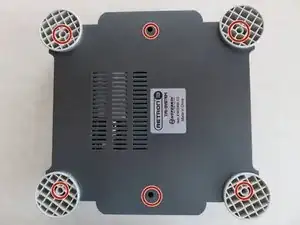

Чтобы попасть внутрь системы, вам нужно будет удалить 4 резиновые ножки на дне консоли, чтобы получить доступ к 4 скрытым винтам под ними. Два других винта уже доступны.

Эти резиновые ножки недорогие и не подлежат повторному использованию, если они прилипли друг к другу или к другим предметам. Я полностью снял свои, и поскольку они не были сразу же повторно прикреплены, они прилипли друг к другу, и попытка их разъединить приводит к их разрыву. В моем случае меня не особенно беспокоит, находятся ли они там или нет, и замены

не должны быть трудными для нахождения в Интернете, я бы предположил.

Если вы хотите избежать удаления ножек, воспользуйтесь предоставленной фотографией, чтобы просто проткнуть свою отвертку через ножку, где расположен винт. Это может быть непросто, так как вам нужно найти единственный круг, окружённый несколькими квадратами.

НЕ ПЫТАЙТЕСЬ ПОЛНОСТЬЮ ОТДЕЛИТЬ ДВЕ ЧАСТИ, ПОТОМУ ЧТО ОНИ СОЕДИНЕНЫ ЧЕРЕЗ ПЕРКУРСИЙНЫЙ ДИСК НА ВЕРХНЕЙ ОБОЛОЧКЕ И ГЛАВНОЙ ПЛАТОЙ.

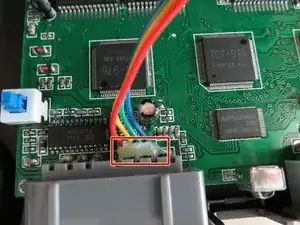

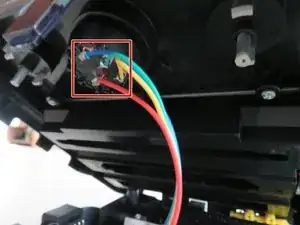

Кабели также приклеены на точках соединения. Верхняя оболочка и плата не нуждаются в полном разделении для доступа и ремонта системы, хотя это упростит процесс.

Если вы не уверены в том, что сможете удалить этот клей, не повредив ничего, и если у вас нет навыков пайки, я не советую пытаться разделять обе части.

Я нахожу, что проще всего поддерживать верхнюю оболочку на переднем правом углу системы. Если вы используете ровную поверхность, она может стоять самостоятельно, и в кабелях PCB Genesis и переключателя достаточно запаса, чтобы её можно было расположить таким образом.

Вы почти не можете это увидеть, но верхняя оболочка стоит прямо на переднем правом углу.

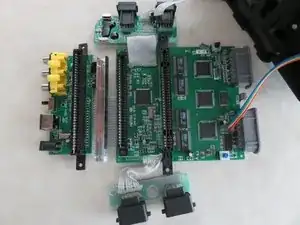

Необходимо удалить 11 винтов, чтобы снять всю плату.

Если в этот момент крышка ИК-линзы выскочит, не волнуйтесь об этом. Её можно легко повторно установить во время процесса сборки.

Верхняя оболочка не будет далеко во время этого ремонта. Найдите несколько предметов, чтобы поддерживать её вертикально или убрать с вашего пути.

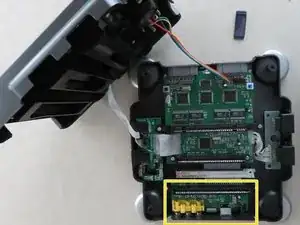

Плата AV/Power/NES будет последней для удаления во время разборки и первой для установки во время сборки.
