Замена платы светодиодов дроссельной ручки Logitech G X56 HOTAS
Если светодиоды на дроссельной ручке Logitech G X56 HOTAS мигают, тускнеют или перестают работать — поодиночке или целыми секциями — это может быть вызвано неисправностью платы светодиодов. В этом руководстве описаны шаги по замене одной или нескольких плат светодиодов для восстановления стабильной подсветки. Перед началом убедитесь, что ручка не находится в режиме освещения или энергопитания, при котором возможны мерцания, поскольку некоторые эффекты управляются программно, а не на уровне аппаратного обеспечения.
Если Вы не имеете опыта пайки, внимательно прочтите руководство Как паять и демонтировать соединения и соблюдайте соответствующие меры предосторожности перед началом работ.
Шаг 1

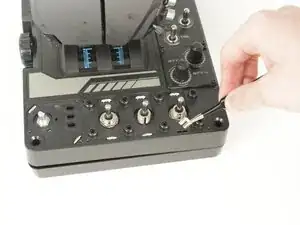

Открутите восемь шестигранных винтов длиной 8,6 мм с корпуса панели с обозначениями.
Шаг 2
Используйте инструмент для вскрытия, чтобы снять ручку переключателя режимов.
Шаг 3
Открутите восемь винтов Phillips №1 длиной 12,5 мм с нижней стороны панели с обозначениями.
Эти винты пластиковые! Будьте очень осторожны при приложении усилий.
Шаг 4
Поверните ручку правой стороной вверх, используя нижнюю панель как подставку.
Аккуратно подденьте панель с обозначениями и отделите её от корпуса дроссельной ручки.
Шаг 5
Дополнительно: сделайте фотографии или пометьте каждый разъём перед отключением, чтобы облегчить сборку.

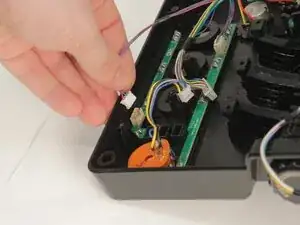

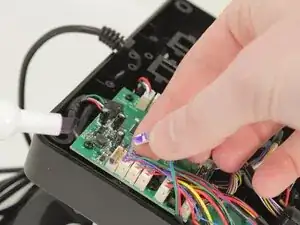

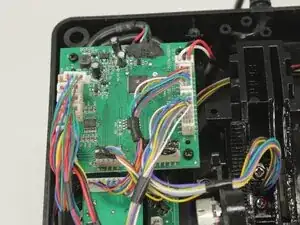

Отсоедините все разъёмы материнской платы, потянув их прямо вверх и вверх из разъёмов.
Шаг 6

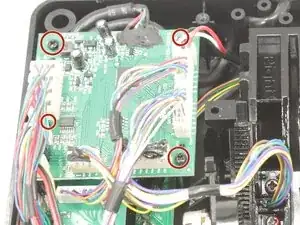

Открутите четыре винта Phillips №0 длиной 11,6 мм, крепящие материнскую плату.
Шаг 7

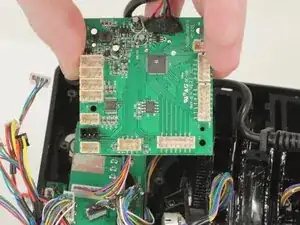

Поднимите материнскую плату с корпуса основания, осторожно следя за тем, чтобы кабель питания USB не подвергался нагрузке.
Шаг 8

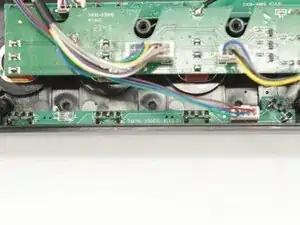

Каждая плата светодиодов удерживается на основании светодиодами. К ней также подключён один кабель, идущий к плате логики и питания.
Шаг 9
Каждый светодиод необходимо выпаять с помощью паяльника и выбранного Вами флюса для пайки или насоса для удаления припоя.
После освобождения от припоя светодиод нужно продавить вперед, в сторону лицевой панели.
Шаг 10
Аккуратно извлеките плату светодиодов.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
