Замена накладки минианалогового джойстика Logitech G X56 HOTAS
Если Ваш джойстик Logitech G X56 HOTAS (модель 945-000058) некорректно реагирует при использовании минианалогового джойстика, воспользуйтесь этим руководством для его замены.
Минианалоговый джойстик обеспечивает управление по осям X и Y. Он используется для точных направляющих корректировок в авиасимуляторах. Неисправный минианалоговый джойстик может вызывать дрейф ввода, рывки, нестабильную работу рулевого управления и/или отсутствие регистрации перемещения оси.
Перед использованием этого руководства откалибруйте джойстик в Logitech G HUB или в настройках управления симулятора, чтобы исключить программные проблемы. Проверьте наличие физического сопротивления, скрежета или люфта при вращении.
Перед началом отключите джойстик от любого USB- или источника питания.
Шаг 1

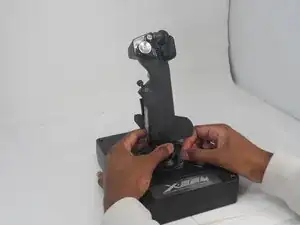

Поверните фиксирующее кольцо против часовой стрелки, затем извлеките джойстик из основания.
Шаг 2

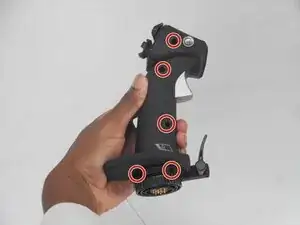

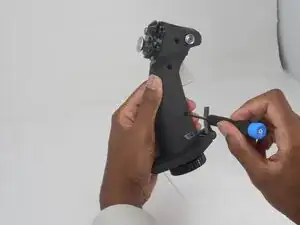

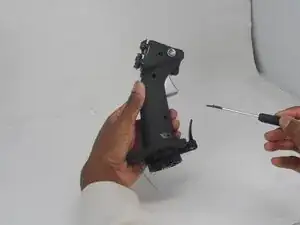

Удалите пять винтов Phillips #0 длиной 11,7 мм, удерживающих корпус.
Шаг 3

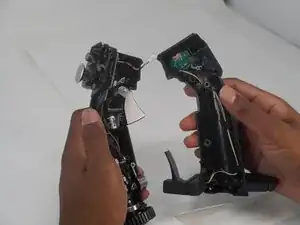

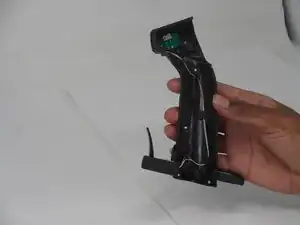

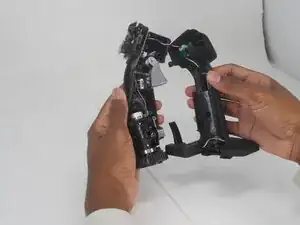

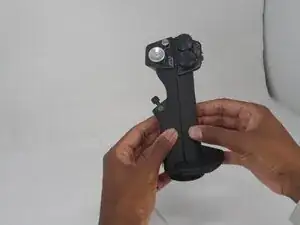

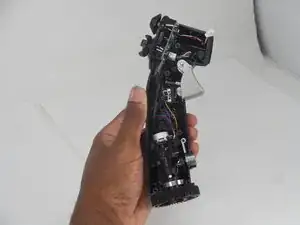

Разведите корпус джойстика, чтобы открыть внутренние компоненты.
Корпус требует небольшого усилия, чтобы разойтись.
Осторожно: не повредите и не натяните подключённый кабель.
Шаг 4

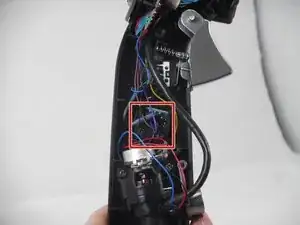

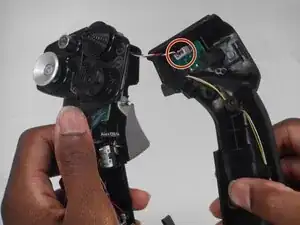

Схватите и вытяните белый разъём прямо из его гнезда.
Разъём хрупкий. При резком извлечении он может повлиять на работу печатной платы.
Шаг 5
Обратитесь к левому или правому разделу для руководств по замене других деталей (сначала левый, затем правый).
Шаг 6
Удалите два винта Phillips #0 длиной 11,7 мм, удерживающих печатную плату минианалогового джойстика.
Шаг 7

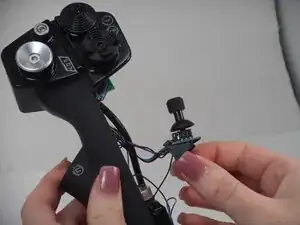

Осторожно приподнимите блок с печатной платой и джойстиком из корпуса.
Аккуратно извлекайте блок, так как провода подключены к печатным платам в джойстике.
Шаг 8

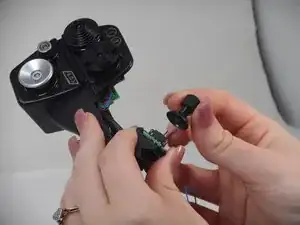

Двумя пальцами снимите накладку миниджойстика, потянув её прямо наружу.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Отнесите электронный лом в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
